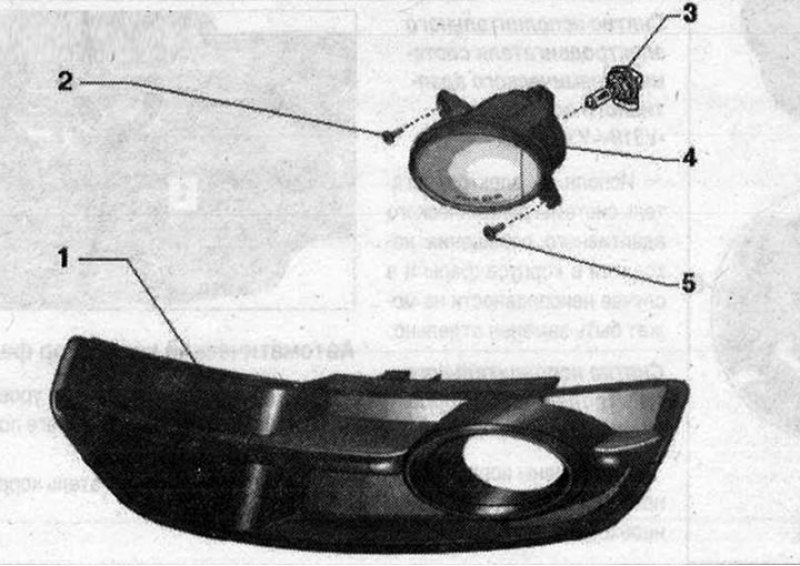

Противотуманная фара 1. Решетка воздухозаборника; 2/5. Болт. 4,5 Н·м; 3. Лампа противотуманной фары: лампа левой противотуманной фары -L22-; лампа правой противотуманной фары -L23-. 12 В, 55 Вт (Н11); 4. Противотуманная фара
Снятие противотуманных фар

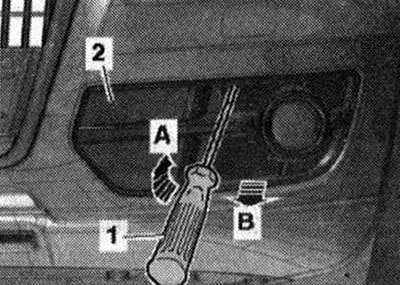

Выключить зажигание. Установить выключатель освещения в положение "О". Разблокировать отвёрткой -1 - фиксатор -стрелка А-. Снять воздухозаборную решётку -2-накладки бампера -стрелка В-.

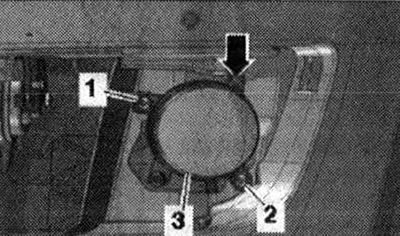

Выкрутить болты -1 - и -2-. Извлечь корпус противотуманной фары -3- из накладки бампера, при этом вывести крепежную защелку -стрелка- из крепления. Разъединить эл. штекерное соединение.
Монтаж
Установка в обратном порядке. Следует отрегулировать противотуманные фары.
Замена лампы противотуманной фары -L22-/-L23-

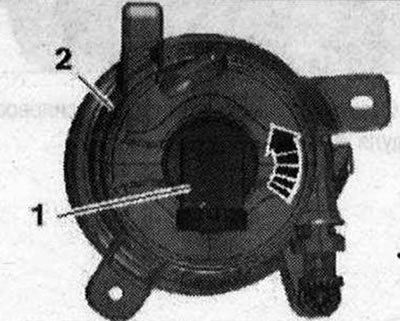

Снятие противотуманной фары. Повернуть лампу -1- против часовой стрелки -стрелка- и вынуть из корпуса противотуманной фары -2-.
Монтаж
Установка в обратном порядке:вставить новую лампу в корпус, при этом не касаться голыми руками стеклянной колбы лампы. Зафиксировать лампу, ввернув ее по часовой стрелке. Установить противотуманную фару.
Регулировка противотуманных фар

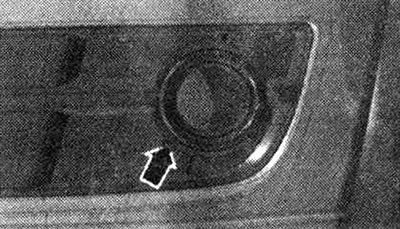

Выполнить условия для проведения проверки и регулировки. Включить противотуманную фару. Для корректировки угла наклона фар использовать регулировочный винт -стрелка-. Уклон: 20 см (соответствует 2%).
Регулировка фары по горизонтали не предусмотрена.
