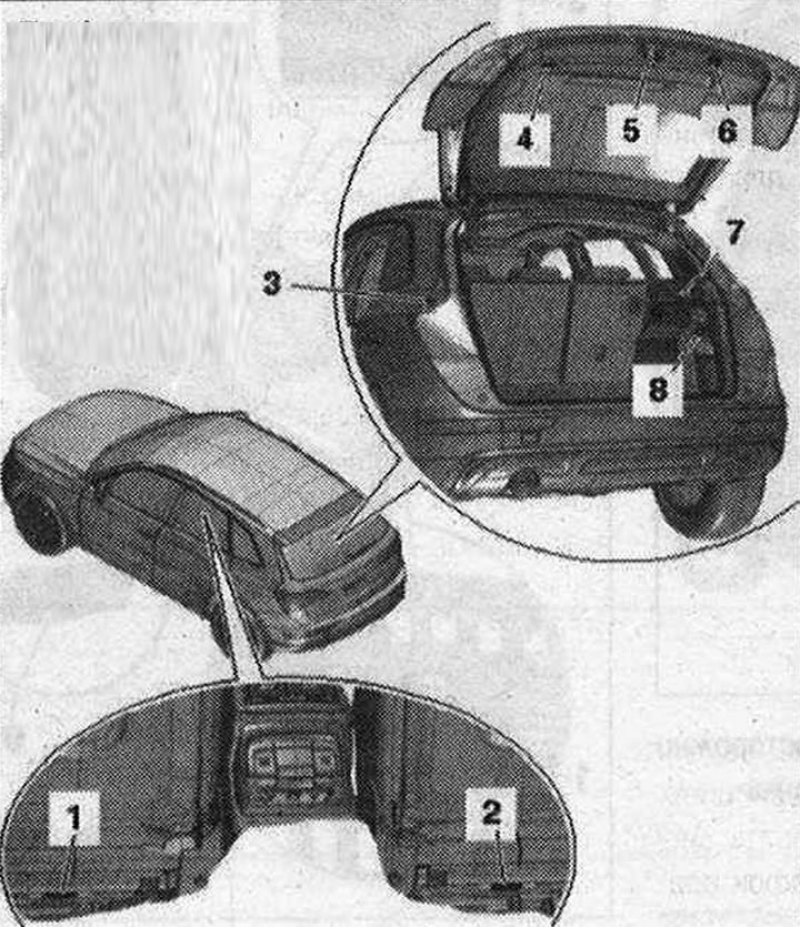

Плафоны освещения и выключатели в передних сиденьях, багажнике 1. Лампа подсветки пространства для ног, задняя левая -W45-; 2. Лампа подсветки пространства для ног, задняя правая -W46-; 3. Левый фонарь подсветки багажника -W18-. 12 В, 5 Вт; 4. Общая подсветка 1 в крышке багажника -W61-. 12 В, 5 Вт; 5. Контактный выключатель крышки багажника. Встроен в замок двери багажника. При неисправности не может быть заменен отдельно замка задней двери; 6. Кнопка закрытия крышки багажника в багажнике -Е406-; 7. Плафон освещения багажника -W3-. 12 В, 5 Вт; 8. Розетка 3 12 В-U 19-
Снятие заднего фонаря подсветки пространства для ног-W45-/-W46-

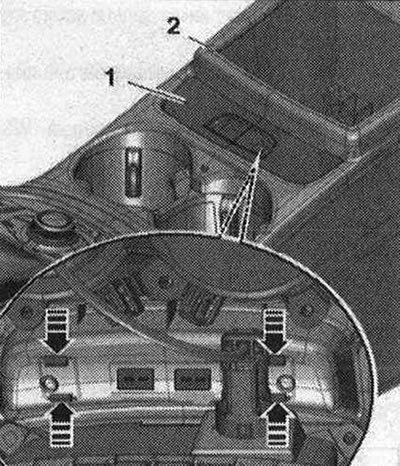

Выключить зажигание. Вдавить фиксирующий выступ -2- плоской отверткой и извлечь, поддев рычагом, фонарь подсветки пространства для ног -1-.
Разъединить эл. штекерное соединение.
Монтаж
Установка в обратном порядке: при неисправном светодиоде следует заменить подсветку пространства для ног в сборе. Вставить фонарь подсветки пространства для ног в отверстие и зафиксировать на противоположной стороне.
Снятие плафона освещения багажника W18-/-W3-, снятие и установка лампы общей подсветки-W61-

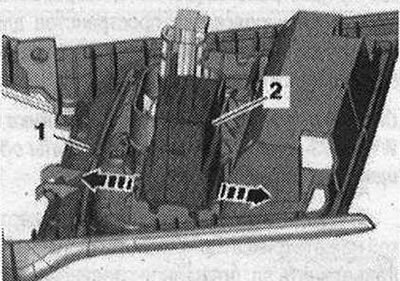

Выключить зажигание. Плоской отверткой нажать фиксатор -1 - и снять фонарь -2-. Разъединить эл. штекерное соединение -3-.

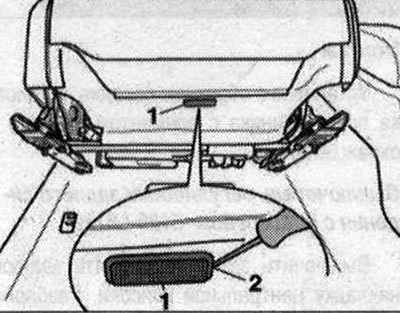

Фонарь в двери багажника: осторожно поддеть крышку над лампой -стрелка-.
[Информация скопирована с сайта AutoInstruction.ru]

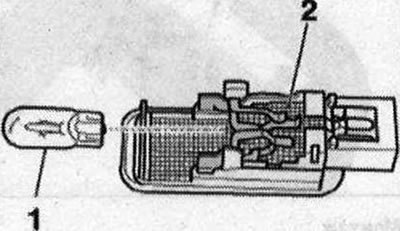

Извлечь лампу -1- на обратной стороне плафона из патрона -2-.
Монтаж
Установка в обратном порядке:вставить крышку фонаря в крышку багажника. Подключить штекерный разъем. Установить лампу в отверстие и зафиксировать с другой стороны.
Снятие концевого выключателя в крышке багажника

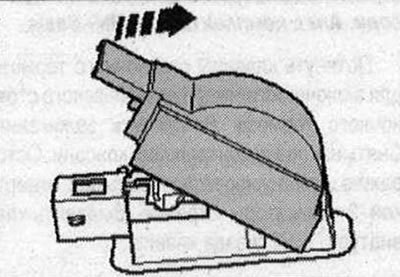

Концевой выключатель задней двери -стрелка- находится в замке задней двери и при повреждении отдельно не может быть заменен.
Снятие клавиши закрытия крышки багажника в багажнике -Е406-
Выключить зажигание. Узкой отвёрткой -1 - разблокировать правый и левый зажимы -стрелка- клавиши закрытия крышки багажника -Е406- -поз. 2-.
Осторожно извлечь кнопку закрывания крышки багажника из обшивки крышки багажника. Разъединить эл. штекерное соединение.
Установка в обратном порядке.
