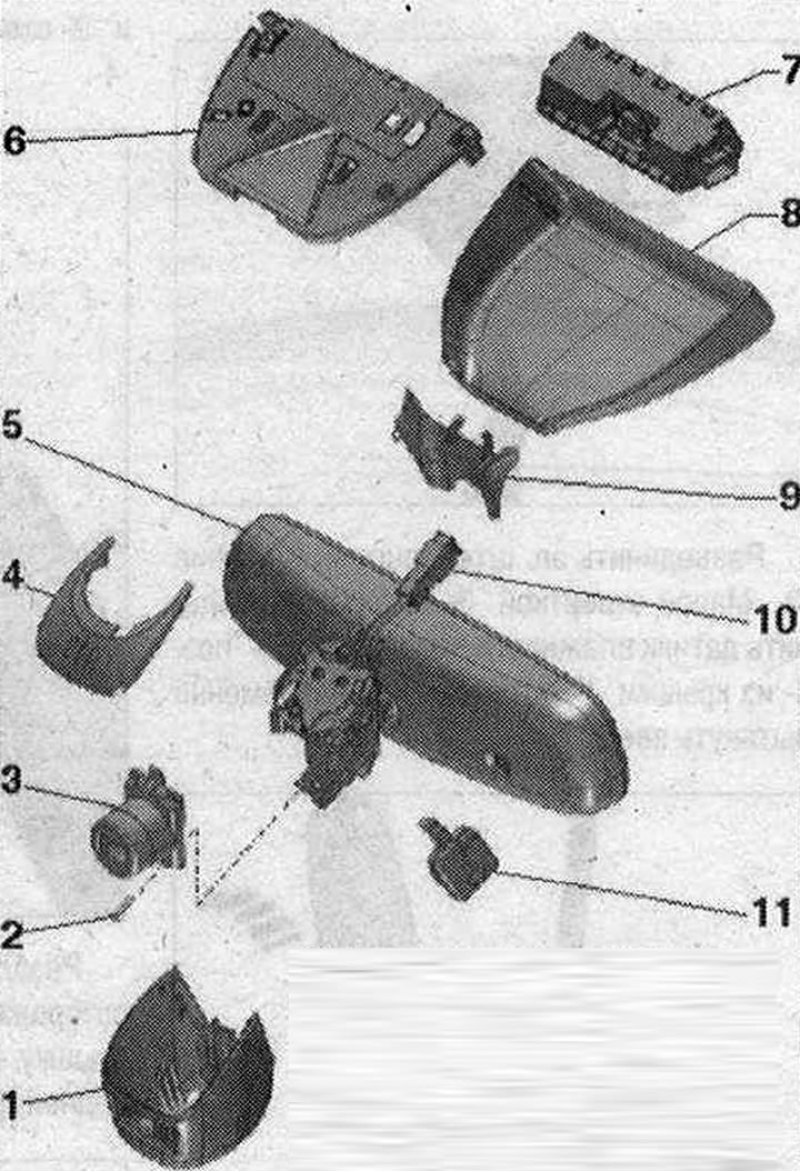

Схема монтажа ассистента дальнего света, датчика влажности воздуха, ассистента движения по полосе 1. Передняя крышка корпуса б/у ассистента дальнего света -J844- с датчиком дождя и освещенности -G399-; 2. Болт. 2,4 Н’М; 3. Ассистент дальнего света. При неисправности б/у ассистента дальнего света -J844- с датчиком дождя и освещенности -G399- замена невозможна. Следует заменить полностью зеркало заднего вида; 4. Верхняя крышка; 5. Внутреннее зеркало заднего вида; 6. Верхняя крышка б/у ассистента движения по полосе -J759-; 7. Б/у ассистента движения по полосе -J759-; 8. Нижняя облицовка б/у ассистента движения по полосе -J759-; 9. Задняя крышка; 10. Центральный штекерный разъем; 11. Датчик влажности воздуха -G355-
Снятие датчика влажности воздуха -G355-. А/м без ассистента дальнего света
Выключить зажигание.

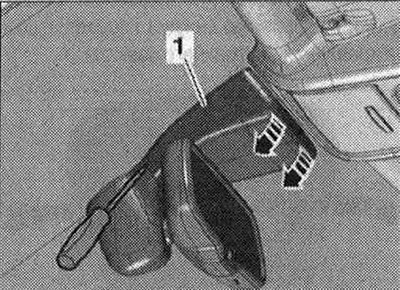

А/м с ассистентом движения по полосе: Отсоединить накладку -1 - сверху на основании зеркала -стрелки-. Отверткой отсоединить накладку снизу на основании зеркала и снять ее.

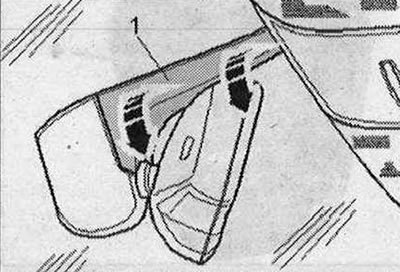

А/м без ассистента движения по полосе: Снять верхнюю облицовку -1- на кронштейне зеркала -стрелки-.
Все

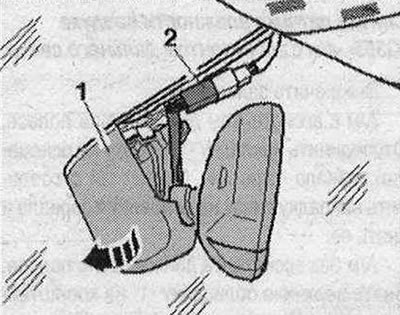

Разъединить и извлечь из гнезда разъем -2-. Повернуть внутреннее зеркало на кронштейне -1- против часовой стрелки -стрелка- до упора. Снять салонное зеркало с кронштейна.

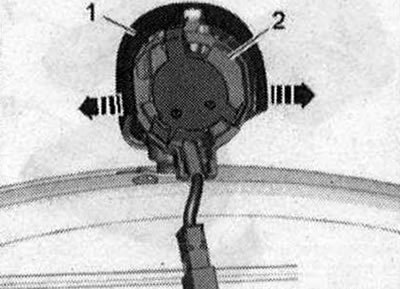

Слегка развести в обе стороны обивку -1 - -стрелки- и снять с пятки -2- для внутреннего зеркала.

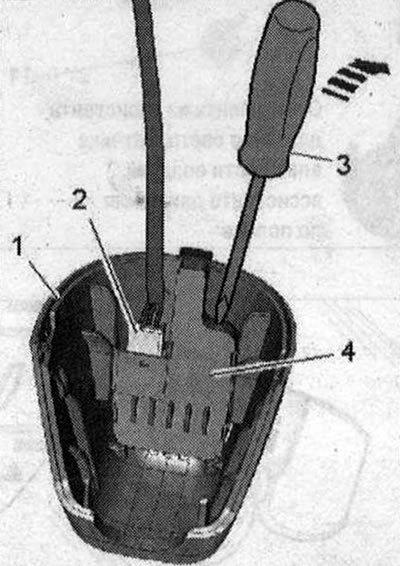

Разъединить эл. штекерное соединение -2-. Малой отверткой -3- осторожно выдавить датчик влажности воздуха -G355- -поз. 4- из крышки -1- -стрелка- и одновременно вытянуть вверх.
Монтаж
Установка в обратном порядке:вставить датчик влажности воздуха -G355- точно в боковые направляющие. Если датчик влажности воздуха -G355- смонтирован неправильно, то крышка не сможет быть установлена. Установить внутреннее зеркало.
Снятие датчика влажности воздуха -G355- -а/м с ассистентом дальнего света
Выключить зажигание.
А/м с ассистентом движения по полосе: Отсоединить накладку -1- сверху на основании зеркала -стрелки-. Отверткой отсоединить накладку снизу на основании зеркала и снять ее.
А/м без ассистента движения по полосе: Снять верхнюю облицовку -1- на кронштейне зеркала -стрелки-.
Все

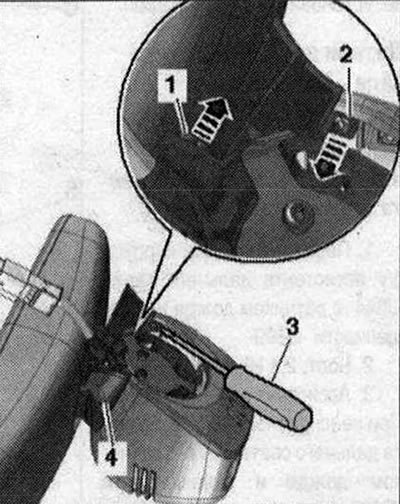

Разъединить и извлечь из гнезда разъем -2-. Повернуть внутреннее зеркало на кронштейне -1- против часовой стрелки -стрелка- до упора. Снять салонное зеркало с кронштейна. Разблокировать крепления -1- и -2- отверткой -3-. Снять заднюю крышку -4-.

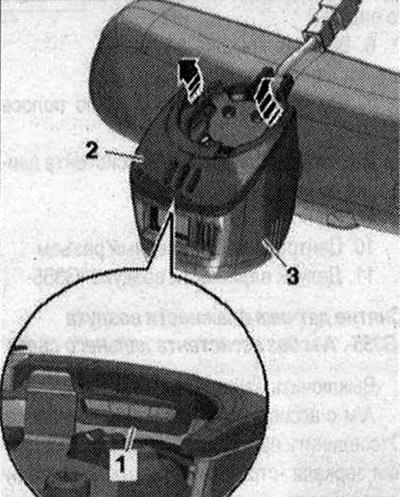

Разблокировать крепления -стрелки- и осторожно слегка отогнуть вверх верхнюю крышку -2-. Высвободить крепления -1- передней крышки -3-. Снять верхнюю крышку.

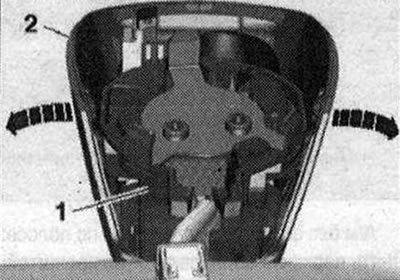

Высвободить крепления -в направлении стрелки- и высвободить переднюю крышку -2- по направлению вниз из направляющих на креплении внутреннего зеркала -1-.

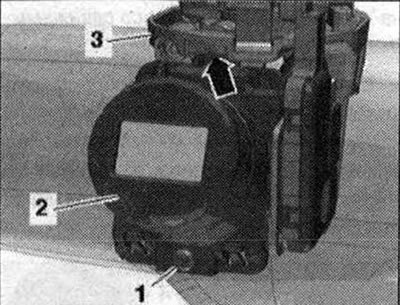

Выкрутить болт -1 - и отсоединить блок управления ассистента дальнего света -J844- с датчиком дождя и освещенности -С399-поз. 2-, для этого извлечь крепежный язычок -стрелка- из пятки зеркала -3-.

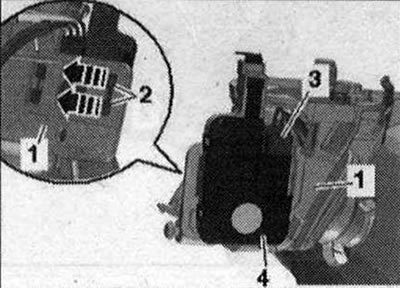

Разблокировать крепления -2-стрелки-и снять датчик влажности воздуха -С355-поз. 4- с крепления внутреннего зеркала -1-. Разъединить эл. штекерное соединение -3-.
Монтаж
Установка в обратном порядке: установить внутреннее зеркало.
