Снятие — бензиновые модели
1. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в параграфе 3.
2. Снимите ремень привода вспомогательных агрегатов, как это описано в главе 1А.
Модели V7O выпуска до 2004 года
3. На моделях с турбонаддувом распустите хомуты и снимите впускной воздуховод, отсоединив его от передней панели кузова и корпуса воздушного фильтра. Снимите верхний воздуховод турбонаддува, проходящий над двигателем к интеркулеру.
4. Снимите вентилятор системы охлаждения и его обрамление, как описано в главе 3.
5. Отсоедините проводку сзади генератора (см. рис.).

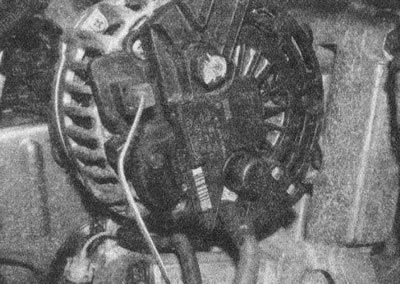

Рис. 5.5. Отсоедините проводку сзади генератора
[Исходник статьи на этом веб-сайте AutoInstruction]
6. Ослабьте нижний болт крепления компрессора кондиционера, отверните верхние болты крепления и снимите генератор.

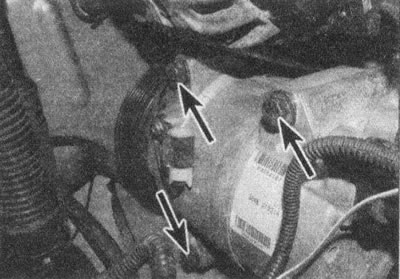

Рис. 5.6. Ослабьте нижний болт крепления компрессора кондиционера, отверните верхние болты крепления (указаны стрелками) и снимите генератор
Модели S80 выпуска до 2004 года
7. Демонтируйте насос ГУР с опор и уложите его сверху на двигатель (см. главу 10). Необходимости в отсоединении трубок/шлангов нет.
8. Отсоедините проводку сзади генератора.
9. Ослабьте нижний болт крепления компрессора кондиционера, отверните верхние болты крепления и снимите генератор.
Модели V70 и S80 выпуска с 2005 года
10. Снимите насос ГУР и отведите его в сторону, как описано в главе 10.
11. Распустив хомуты, снимите воздуховод между турбонагнетателем и интеркулером. Отведите воздуховод в сторону (только модели с турбонаддувом).
12. Слейте охлаждающую жидкость до уровня верхнего шланга радиатора, как описано в главе 1А. Отсоедините шланг от радиатора и отведите его в сторону.
13. Отсоедините проводку от генератора сзади.
14. Ослабив болт/гайку крепления компрессора кондиционера, отверните болты крепления генератора и снимите его.
Снятие — дизельные двигатели
15. Пережав питающий шланг насоса ГУР струбциной или «попугаем», отсоедините его от насоса. Отвернув штуцер, отсоедините шланг высокого давления от насоса. Закройте генератор ветошью, чтобы не залить его.
16. Отсоедините проводку от генератора сзади.
17. Ослабив болт/гайку крепления компрессора кондиционера, отверните болты крепления генератора и снимите его (см. рис.).

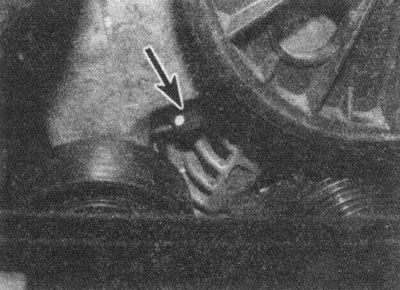

Рис. 5.17. Верхний болт крепления генератора (стрелка)
Установка
18. Установка — обратная процедура. Затягивайте все резьбовые соединения моментами, предписанными в Спецификациях. Установите снятые компоненты, как описано в соответствующих разделах.
