Снятие
Отжать отверткой зажимы на крышке распределителя зажигания и снять крышку.
Замаркировать вакуумные шланги и отсоединить их от распределителя зажигания.
Отсоединить провода от распределителя зажигания.

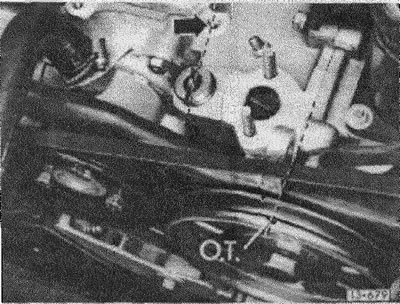

Установить цилиндр 1 в положение верхней мертвой точки. Для этого перемещая автомобиль при включенной передаче совместить метку на ременном шкиве с линией соединения двух половин картера двигателя (Рисунок 13-679). Если автомобиль поднят, при включенной передаче провернуть коленчатый вал за заднее колесо. Одновременно острие бегунка распределителя зажигания должно быть направлено на метку цилиндра 1 на корпусе распределителя зажигания, см. рисунок 13-678.
Отвернуть гайку крепления кронштейна распределителя зажигания на картере двигателя. Вытащить распределитель зажигания.
Установка
При необходимости заменить уплотнительное кольцо распределителя зажигания.
Установить цилиндр 1 в положение верхней мертвой точки, см. выше.
Смещенный шлиц в головке приводного вала распределителя зажигания должен быть обращен к резьбовому отверстию или к болту — стрелка-. Малый сегмент должен быть обращен к водяному насосу.
Если вынималась распорная пружина, вставить ее с помощью куска сварочной проволоки. Для этого сначала ввести сварочную проволоку, а затем надвинуть пружину.
При установке распределителя зажигания провернуть вал распределителя за бегунок распределителя так, чтобы насечка на бегунке стояла напротив метки цилиндра 1 на краю корпуса распределителя зажигания. При установке распределителя зажигания соединительная часть вала входит в прорезь приводного вала при легком поворачивании.
Затянуть распределитель зажигания руками.
Подсоединить к распределителю зажигания вакуумные шланги.
Подключить к распределителю зажигания разъем связи с блоком управления TSZ-H.
Поставить крышку распределителя зажигания.
Отрегулировать момент зажигания.
