Схема стабилизации оборотов холостого хода (VW Transporter 3 «T3»)

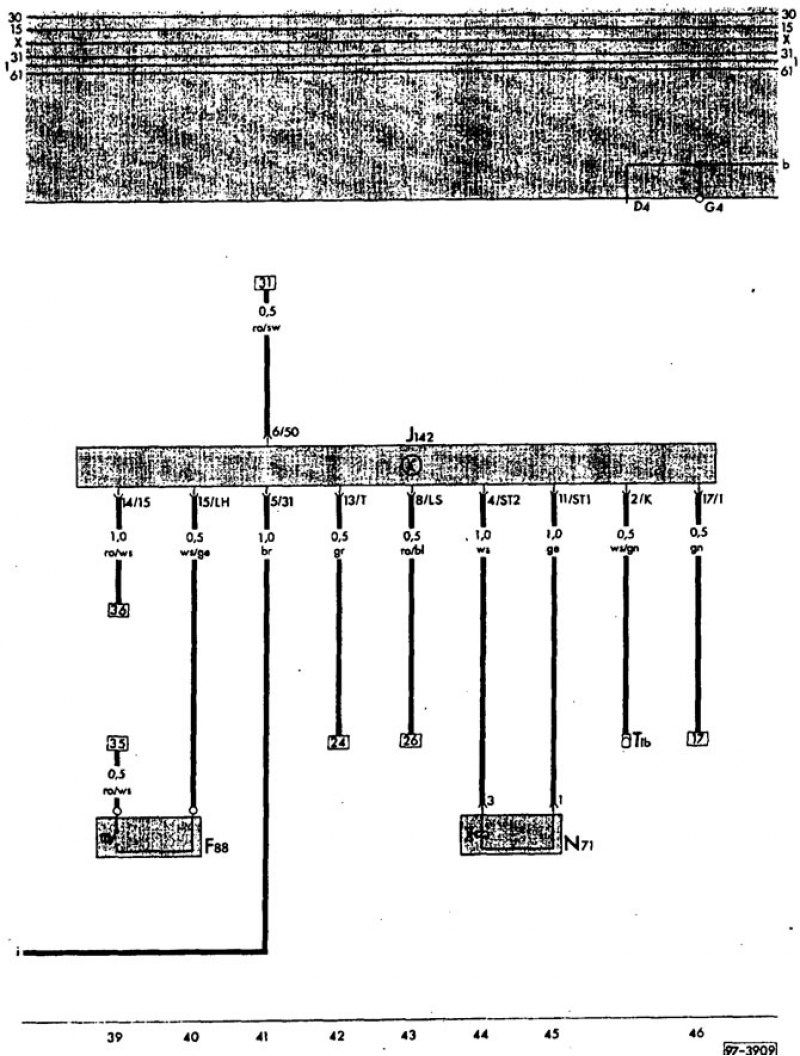

Схема стабилизации оборотов холостого хода

F88 - Выключатель гидроусилителя рулевого управления
J142 - Блок управления схемы стабилизации оборотов холостого хода
N71 - Управляющий клапан схемы стабилизации оборотов холостого хода
T1b - Разъем, 1 контакт, моторный отсек слева (подключение кондиционера)
