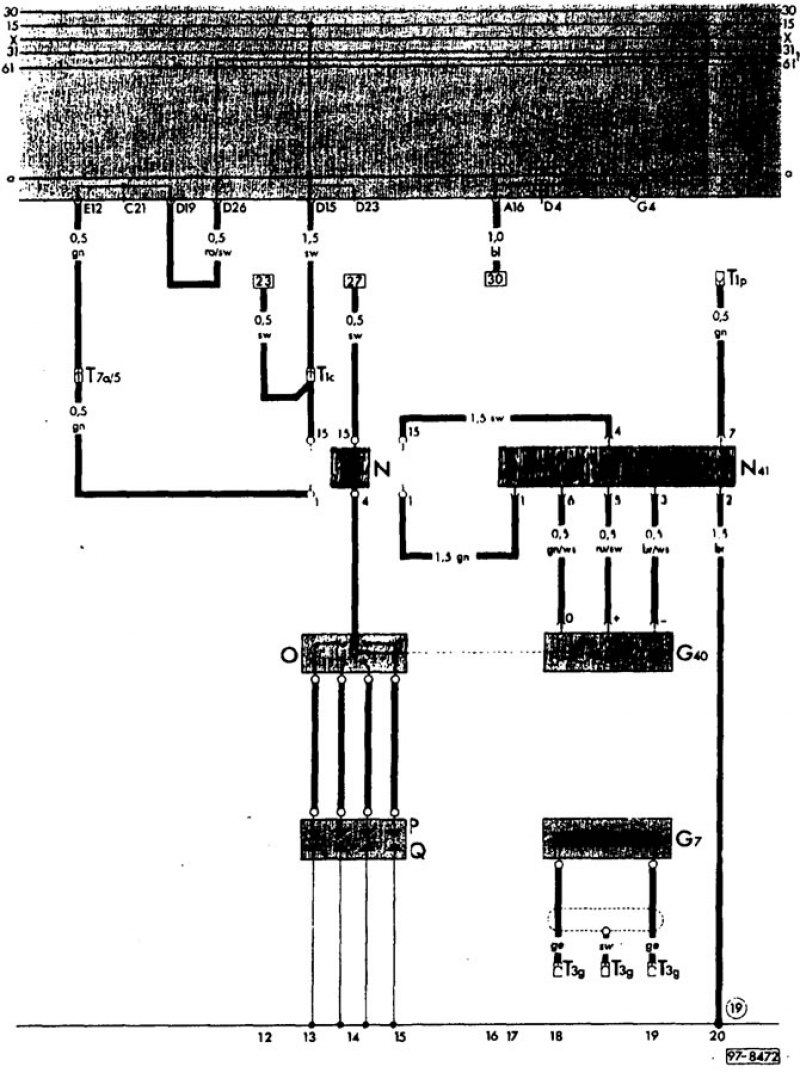

Система зажигания (двигатель 2.1 л)
G7 - Датчик верхней мертвой точки
G40 - Датчик Холла
N - Катушка зажигания
N41 - Блок коммутации транзисторной системы зажигания
О - Распределитель зажигания
Р - Наконечник свечи зажигания
Q - Свечи зажигания
T1e - Разъем, 1 контакт, в распределительной коробке — моторный отсек
T1p - Разъем, 1 контакт, поблизости от блока коммутации транзисторной системы зажигания
Т3g - Разъем, 3 контакта, у генератора переменного тока
Т7а - Разъем, 7 контактов, в распределительной коробке — моторный отсек
(19) - Точка массы, у катушки зажигания
