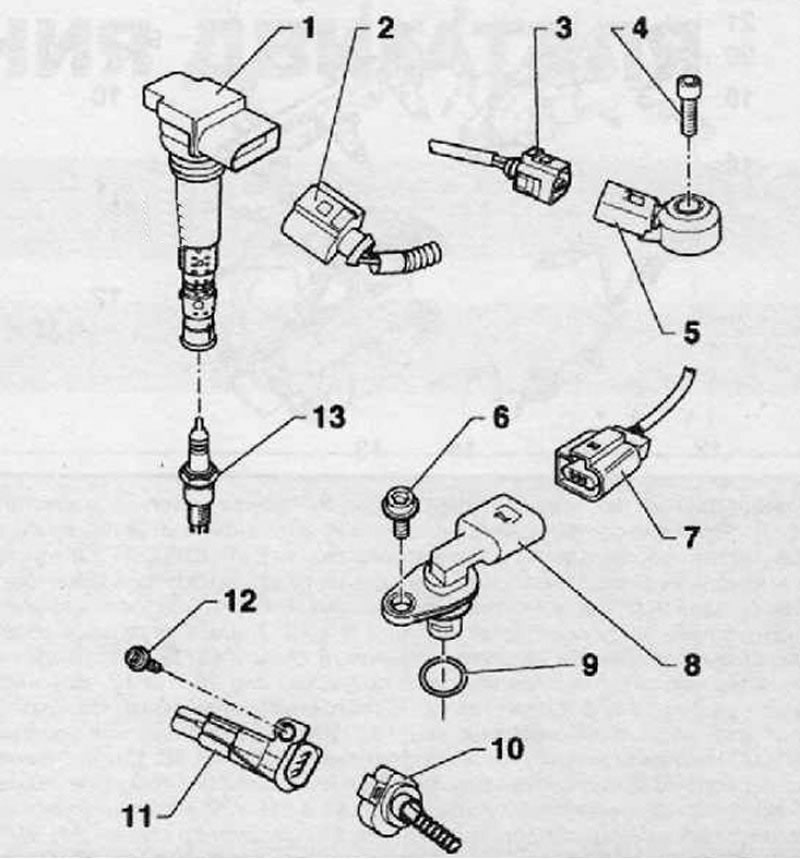

1. Катушка зажигания с выходным силовым каскадом; 2. Разъем жгута электропроводки катушки зажигания; 3. Разъем жгута электропроводки датчика детонации; 4. Болт крепления датчика детонации, момент затяжки при установке 20 Нм; 5. Датчик детонации; 6. Болт крепления датчика положения распределительного вела, момент затяжки при установке 8 Нм; 7. Разъем жгута электропроводки датчика положения распределительного вала; 8. Датчик положения распределительного вала; 9. Уплотнительное кольцо; 10. Разъем жгута электропроводки датчика частоты двигателя; 11. Датчик частоты вращения двигателя; 12. Болт крепления датчика частоты вращения двигателя, момент затяжки при установке 8 Нм; 13. Свеча зажигания, момент затяжки при установке 30 Нм
Значения сопротивления для катушек зажигания с оконечным мощным каскадом
- Сопротивление проверяется между контактами 2 + 3.
- Требуемое значение: 370...410 Ом (при 20°С).
