1. Вакуумный контрольный клапан (система принудительной рециркуляции отработанных газов PCV); 2. Топливные форсунки; 3. Электромагнитный клапан 1 бачка с активированным углем; 4. Датчик частоты вращения двигателя; 5. Датчик давления воздуха во впускном коллекторе и датчик температуры впускного воздуха; 6. Модуль дроссельной заслонки в сборе; 7. Датчик температуры охлаждающей жидкости; 8. Электронный блок управления двигателя; 9. 4-пиновый разъем; 10. Разъем жгута электропроводки; 11. Датчик детонации 1; 12. Лямбда-датчик; 13. Катушки зажигания с выходным силовым каскадом; 14. Датчик положения распределительного вала; 15. Точка крепления провода массы; 16. Емкость с активированным углем

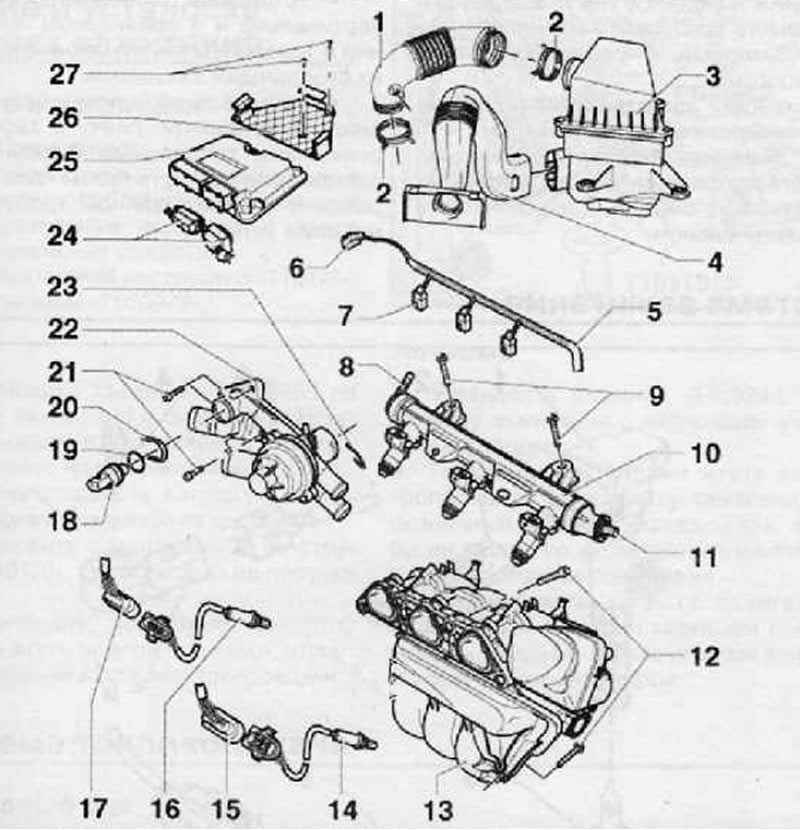

1. Соединительным патрубок системы впуска; 2. Хомут крепления открытого типа; 3. Корпус воздушного фильтра в сборе; 4. Впускной коллектор в сборе; 5. Кабелепровод; 6. Разъем жгута электропроводки датчика уровня и температуры моторного масла; 7. Разъемы жгутов электропроводки топливных форсунок; 8. Соединение топливоподающего шланга; 9. Болты крепления топливной рейки, момент затяжки при установке 8 Нм; 10. Топливная рейка в сборе топливными форсунками; 11. Вентиляционный клапан; 12. Болты крепления выпускного коллектора, момент затяжки при установке 20 Нм; 13. Впускной коллектор в сборе; 14. Верхний лямбда-датчик системы выпуска; 15. Разъем жгута электропроводки лямбда-датчика; 16. Нижний лямбда-датчик системы выпуска; 17. Разъем жгута электропроводки лямбда-датчика; 18. Датчик температуры системы охлаждения; 19. Уплотнительное кольцо; 20. Стопорное кольцо; 21. Болт крепления, момент затяжки при установке 8 Нм; 22. Корпус регулятора (термостата) системы охлаждения двигателя; 23. Стопорное кольцо; 24. 81- и - 40-пиновый разъем; 25. Электронный блок управления двигателя; 26. Опора; 27. Винты крепления, момент затяжки при установке 2 Нм

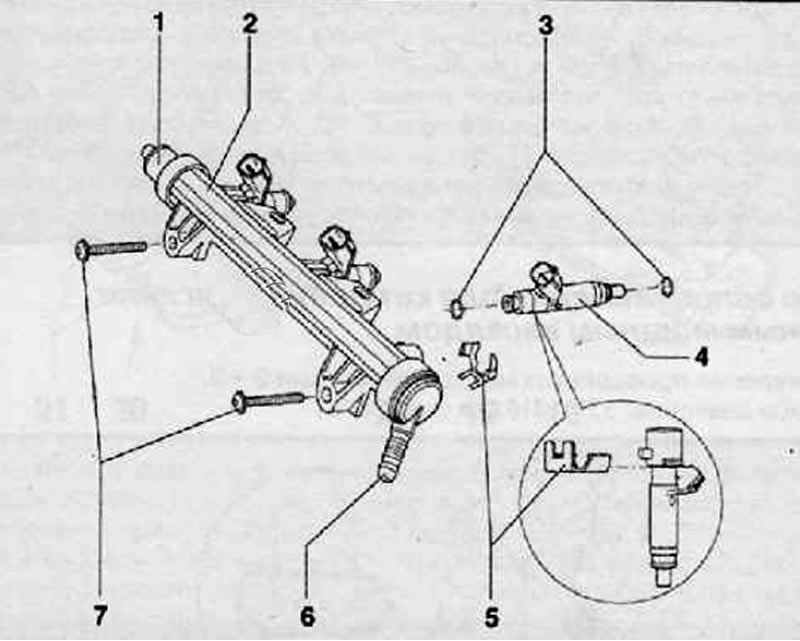

1. Клапан для удаления воздуха из системы питания; 2. Топливная рейка; 3. Уплотнительное кольцо; 4. Топливная форсунка; 5. Стопорный зажим; 6. Подходящая линия; 7. Винты крепления топливной рейки, момент затяжки при установке 10 Нм
