Раздвижная дверь установлена правильно, если в закрытом состоянии она везде находится на одинаковом расстоянии от дверного проема.
Рельефная поясная линия двери должна соответствовать такой же линии кузова. Кроме того, нужно обратить внимание на то, чтобы дверь не стояла слишком наружу или вовнутрь. Чтобы выполнить эти требования, нужно провести следующие работы.
Регулировка нижней роликовой направляющей

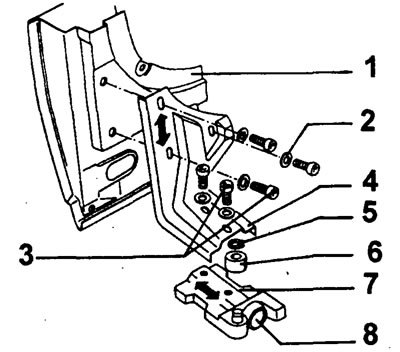

(1) раздвижная дверь; (2) шайба; (3) цилиндрический болт М8х18, момент затяжки 21-25 нм; (4) кронштейн роликовой направляющей; (5) стопорное кольцо; (6) нижние ведущие ролики; (7) нижняя роликовая направляющая
Если дверь не отрегулирована по высоте, нужно сместить кронштейн роликовой направляющей.
Если дверь не совпадает впереди, нужно сместить нижнюю роликовую направляющую.

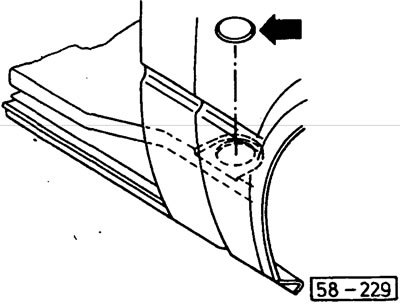

(58-229) вытолкнуть пластмассовый клапан снизу пальцем.
Ослабить оба болта нижней роликовой направляющей (см. рис. 58-228), прижать роликовую направляющую до упора к двери и прикрутить только болт со стороны двери.
Осторожно закрыть дверь.
Постепенно ослаблять болт со стороны двери. Помощник должен наблюдать снаружи, когда дверь совпадет. Тогда снова прикрутить болт.
Открыть дверь и затянуть оба болта с моментом, указанным на рис. 58-228.
Регулировка верхней роликовой направляющей

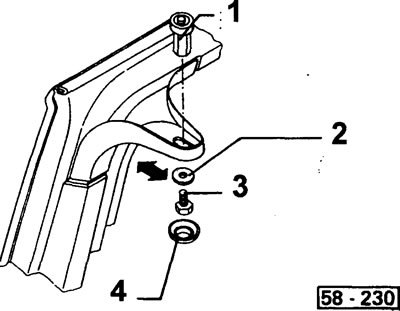

(1) верхняя роликовая направляющая; (2) шайба; (3) шестигранный болт М8х15, момент затягивания 21-25 нм; (4) колпак
Если дверь не совпадает впереди вверху, то снять рукой колпачок и переместить цапфу с роликовой направляющей.
Регулировка болта с чекой и дверных шарниров
Дверь не установлена по высоте.
Неодинаковые передний и задний дверные зазоры.

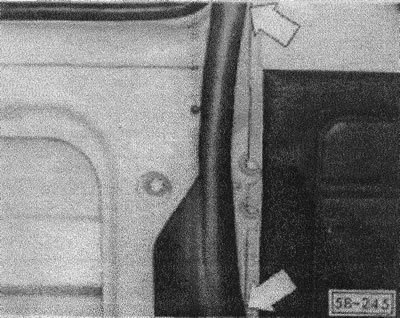

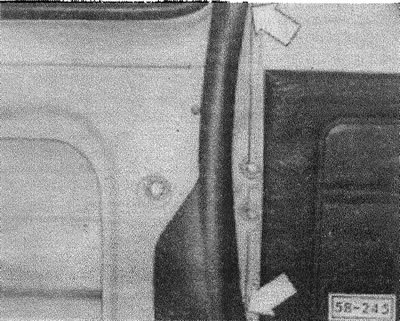

(58-245) открыть дверь и снять обводку со стойки.

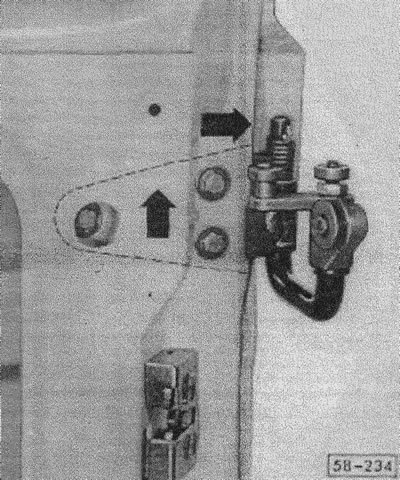

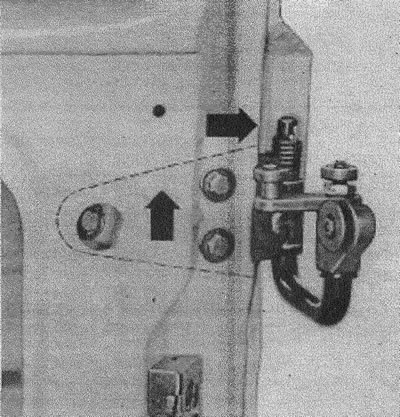

(58-234) перед каждым регулированием или монтажом болта с чекой нужно ослабить болты шарнирного прибора, прибор отвести в самое верхнее, самое заднее положение и прикрутить три болта.

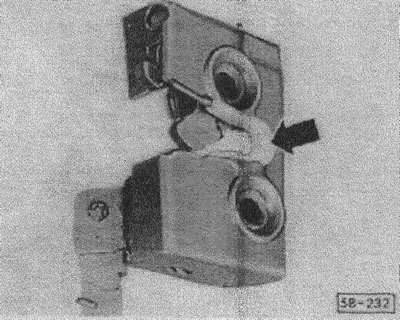

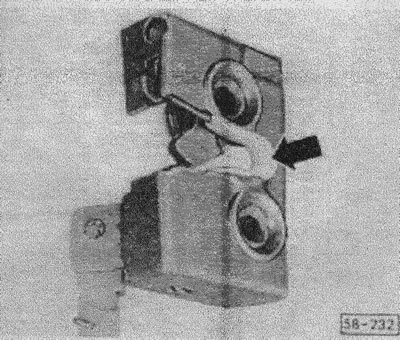

(58-232) для правильной юстировки болта относительно зева замка в замке должна быть пластмассовая скоба.
Новые запасные замки имеют такую скобу, она может быть заказана и отдельно.
Снабдить замок распорной скобой.

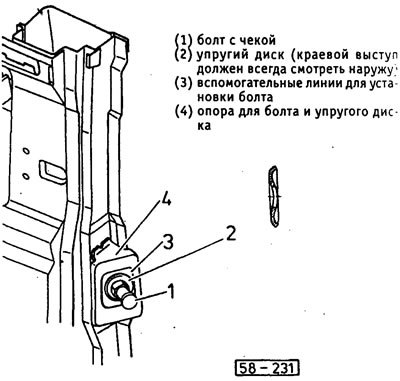

Болт 1 и упругий диск 2 прикрутить к опоре 4. При этом упругий диск должен сидеть по центру относительно установочных линий 3. Это основная установка болта с чекой.
Осторожно подать дверь назад, несколько приподняв ее в области желобка рельефной линии.
Проконтролировать положение двери по высоте и измерить возможные корректурные величины.
Открыть дверь и отметить фломастером корректурное значение на опоре для болта.
Привести болт в отмеченное положение.
Дверь снова осторожно закрыть (помощник находится внутри) и опять проверить положение двери в дверном проеме.
Если дверь по высоте и соответствию рельефной поясной линии стоит правильно, полностью ослабить болты шарнирного прибора.
Выправить дверь в продольном направлении снаружи с помощью пластмассовых клиньев.

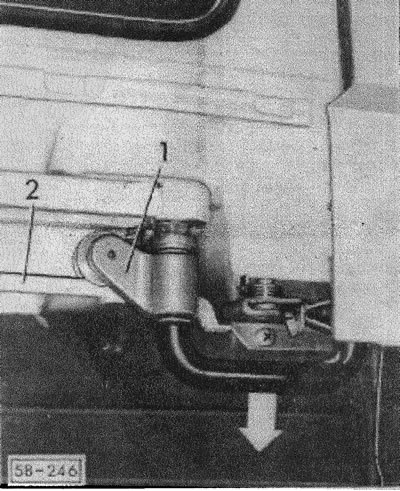

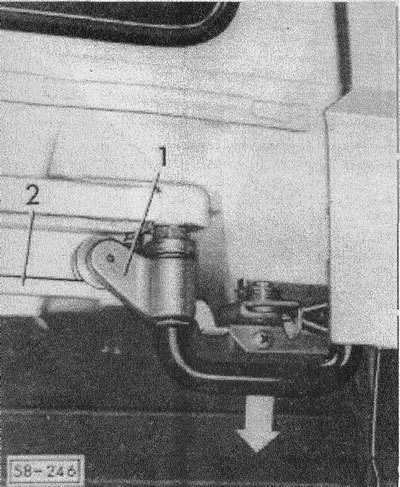

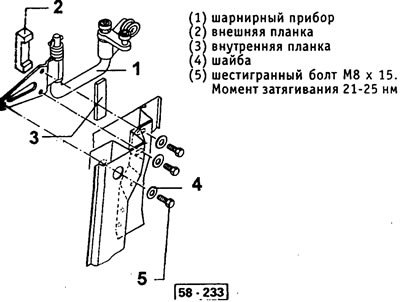

(58-246) роликовую тележку 1 опустить скобой шарнирного прибора так, чтобы несущий ролик сидел на направляющей вине 2.
Затянуть изнутри болты шарнирного прибора, открыть дверь и удалить из замка распорную скобу.
Затянуть все болты с соблюдением момента затягивания: болты шарнирного прибора — 21-25 нм, болт с чекой — 45-55 нм.
Надвинуть обводку на закраину стойки.
Регулировка только шарнирного прибора
Неодинаковые передний и задний дверные зазоры.
Если изменение положения болта с чекой не нужно, шарнирный прибор можно отрегулировать отдельно.
(58-245) открыть дверь и снять обводку.
Снять дверь с шарнирным прибором из средней направляющей шины, см. "Демонтаж и установка раздвижной двери".
Ослабить болты шарнирного прибора.
(58-234) отвести шарнирный прибор в самое верхнее, заднее положение и прикрутить три шестигранных болта.
Дверь вместе с шарнирным прибором вновь ввести в среднюю направляющую шину.
(58-232) вдавить в зев замка пластмассовую распорную скобу.
Дверь осторожно подать назад, немного приподняв ее в области рельефной линии (помощник находится в автобусе).
Ослабить изнутри болты шарнирного прибора.
Проконтролировать передний и задний дверные зазоры, при необходимости выровнять их с помощью пластмассовых клиньев.
(58-246) роликовую тележку 1 опустить скобой шарнирного прибора так, чтобы несущий ролик сидел на направляющей шине 2.
Затянуть изнутри болты шарнирного прибора с моментом 2125 нм.
Открыть дверь и удалить из замка распорную скобу, надвинуть обводку на закраину стойки.
