(1) отопление и вентиляция; (2) регулировка свежего воздуха и обогрева; (3) регулировочный клапан; (4) воздушный канал. Встроен в автобусы без дополнительной системы обогрева. Последующая установка в автомобилях с дополнительной системой обогрева не допускается.
Снять рычаги для регулирования свежего воздуха и обогрева и кнопку воздуходувки.
Снять декоративную панель отверткой.
Снять ящик для перчаток.
Снять пульт управления, см. "Демонтаж и установка пульта управления".
В автомобилях "комби", бортовых, автофургонах и со сдвоенной кабиной установлена система регулирования обогрева с тремя рычагами, т.к. заслонка для вентиляции пассажирского салона отсутствует. Нижнего четвертого рычага нет.

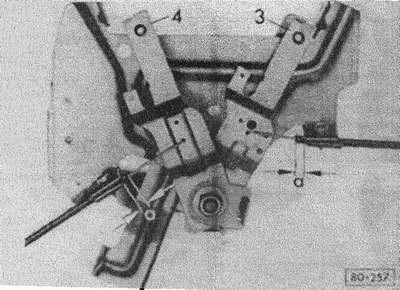

(80-257) нижний рычаг 4 соединен с тягой, имеющей две зеленые отметки. Тяга ведет к заслонке для пассажирского салона. а = 3 мм.
Нижний рычаг 3 соединен с тягой, имеющей зеленую и желтую отметки. Тяга ведет к главной отключающей заслонке.

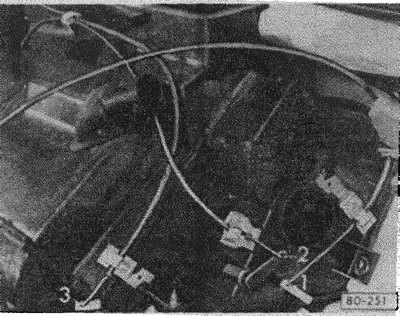

(80-251) 1-заслонка вентиляции пассажирского салона, 2 - главная отключающая заслонка, 3 - заслонка обдува ветрового стекла и места для ног.

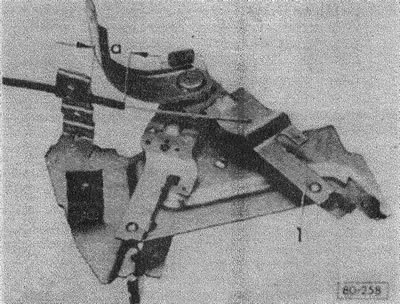

(80-258) верхний рычаг 1 связан с обозначенной красным тягой. Тяга ведет к распределителю теплого воздуха, если в наличии система дополнительного обогрева DA6. а = не более 38 мм.

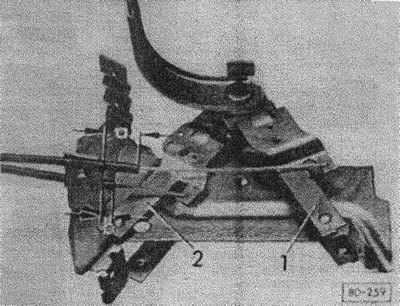

(80-259) верхний рычаг 2 соединяется с тягой, имеющей синюю и желтую маркировку. Тяга ведет к регулировочному клапану. a = 30 мм, b = 20 мм.
Верхний рычаг 1 связан с отмаркированной красным тягой. Она ведет к заслонке обдува ветрового стекла и обогрева ног.
Установить ящик для перчаток.
Установить пульт управления.
Установить декоративную пластину.
Надвинуть рычаги регулирования свежего воздуха и обогрева и кнопку воздуходувки.
