Необходимый специальный инструмент:
- Карманный фонарь и зеркало.
- Штангенциркуль.
Предпосылка для проверки
Указание: как показывает опыт, из-за большего количества абразивных частиц у края проезжей части износ тормозных накладок со стороны пассажира рядом с водителем несколько больше, чем на стороне водителя. Поэтому целесообразно выполнять проверку у колеса со стороны пассажира рядом с водителем.
Указания по технике безопасности
При подъеме автомобиля существует опасность несчастного случая! Необходимо предварительно прочитать раздел «Подъем автомобиля».
Пометить на шине стрелкой направление ее вращения. Отпустить колесные болты. Автомобиль поднять на козлы и снять колеса. Внимание: Обязательно прочитать указания из главы «Снятие и установка колеса».
Дисковый тормозной механизм переднего колеса:
Измерить с помощью штангенциркуля толщину колодки -а-, включая и толщину металлической несущей платы.
Тормозные накладки передних дисковых тормозов достигли границы изношенности, если толщина -а- хотя бы одной из них, с учетом толщины металлической несущей платы, составляет лишь 7,0 мм. В этом случае все четыре тормозные колодки переднего моста заменить.
Обеспечить прежнее направление вращения шин, привернуть колеса болтами, автомобиль опустить и лишь после этого затянуть колесные болты перекрестным способом моментом 120 Нм.
Внимание: Неукоснительно выполнять указания, приведенные в главе «Снятие и установка колеса».
Примечание: ориентировочно износ 1 мм толщины накладки соответствует пробегу автомобиля, равному, по меньшей мере, 1000 км. Эта оценка справедлива при неблагоприятных условиях. Обычно тормозные накладки служат значительно дольше. Таким образом, при толщине тормозной колодки дискового тормоза 10,0 мм (с учетом толщины металлической несущей платы) остаточный срок службы тормозных накладок будет соответствовать пробегу автомобиля не менее 3 000 км.
Дисковый тормозной механизм заднего колеса:
Проверить толщину наружной тормозной накладки через проем в дисковом колесе, используя при необходимости фонарь. Колесо снимать не нужно. Если имеется, снять колесный колпак.
Толщину внутренней накладки проверить, пользуясь фонарем и зеркалом.
Тормозные накладки задних дисковых тормозов достигли границы изношенности, если толщина -а- хотя бы одной из них, с учетом толщины металлической несущей платы, составляет лишь 7,0 мм.
Барабанный тормозной механизм заднего колеса:

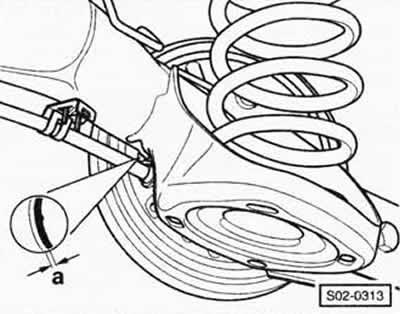

Вынуть из заднего тормозного щита заглушку и посветить в отверстие карманным фонарем -разрез на рисунке-. Тормозные накладки достигли границы изношенности, если толщина -а- хотя бы одной из них, без учета толщины металлической несущей платы, составляет лишь 2,5 мм.

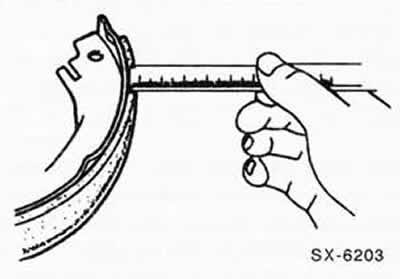

В сомнительном случае снять тормозной барабан и измерить толщину накладки.
При контроле толщины накладок одновременно убедиться в отсутствии на них тормозной жидкости или масла. При обнаружении таких загрязнений тормозные колодки безотлагательно заменить.
