Внимание: Выполнить указания, приведенные в главе для автомобиля POLO.
Указание: в зависимости от модели автомобиля для замены ламп накаливания фару необходимо снять, см. соответствующую главу.
Указания по технике безопасности при работе с фарами, оснащенными ксеноновыми лампами:
При замене ламп у фары с ксеноновыми лампами проявлять осторожность. Опасность травмирования высоким напряжением! В любом случае фары выключить и отключить аккумуляторную батарею. После этого фары выключателем на короткое время включить и снова выключить, чтобы сбросить остаточное напряжение. В целях безопасности работать в обуви с резиновыми подошвами.
Выключить зажигание и выключить фару через выключатель.
Открыть капот моторного отсека.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
После установки проверить работу новой лампы накаливания. При необходимости на СТО проконтролировать регулировку фар и, если требуется, фары отрегулировать.
Ближний свет (галогенные лампы)/ дальний свет
Снятие
С задней стороны фары оба проволочных зажима нажать наружу и снять большую крышку.

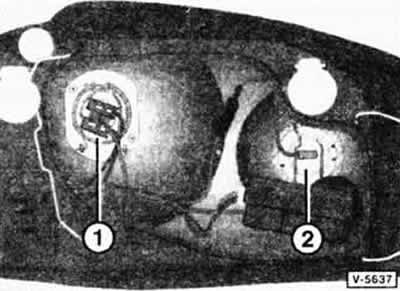

Отсоединить от лампы накаливания штекер. 1 — лампа накаливания для ближнего света; 2 — лампа накаливания для дальнего света.
Проволочный зажим для отпирания нажать вперед и одновременно внутрь.
Проволочный зажим откинуть и вынуть лампу накаливания из рефлектора.
Установка
Новую лампу накаливания вставить так, чтобы фиксирующие выступы вошли в соответствующие выемки.
Проволочный зажим откинуть обратно и зацепить.
Подсоединить штекер к новой лампе накаливания.
Приставить с задней стороны фары крышку и закрепить ее проволочными зажимами.
Стояночные огни
Снятие
С задней стороны фары нажать в сторону проволочный зажим и снять маленькую крышку.

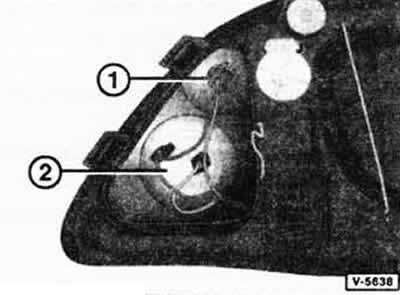

Патрон -1- вместе с лампой накаливания вынуть за штекер из рефлектора.
Вынуть лампу накаливания из патрона.
Установка
Установка выполняется в обратной последовательности.
Передний фонарь указателя поворота
Снятие
С задней стороны фары нажать в сторону проволочный зажим и снять маленькую крышку.
Патрон-2-вместе с лампой накаливания повернуть против часовой стрелки и вынуть из рефлектора, см. рисунок V-5638.
Лампу накаливания нажать внутрь, повернуть против часовой стрелки и вынуть из патрона.
Установка
Вставить в патрон новую лампу, патрон вместе с лампой вставить в рефлектор и повернуть по часовой стрелке до положения фиксации патрона.
Приставить с задней стороны фары крышку и закрепить ее проволочным зажимом.
