Внимание: Галогенные лампы для ближнего и дальнего света находятся под давлением и при замене могут лопнуть. Поэтому при замене этих ламп работать в защитных перчатках и очках.
Указание: в зависимости от модели автомобиля доступ к элементам фар затруднен или совсем отсутствует. В этом случае фару необходимо снимать, см. соответствующую главу.
Выключить зажигание и выключить фару через выключатель.
Открыть капот моторного отсека.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
После установки проверить работу новой лампы накаливания. При необходимости на СТО проконтролировать регулировку фар и, если требуется, фары отрегулировать.
1 — корпус фары
2 — лампа накаливания ближнего света
3 — резиновая крышка
4 — лампа накаливания фонаря указателя поворота
5 — патрон лампы накаливания фонаря указателя поворота с держателем
6 — резиновая крышка
7 — лампа накаливания дальнего света
8 — лампа накаливания стояночного огня
9 — исполнительный двигатель регулировки угла наклона пучка света фары
Ближний свет
Снятие
Снять с задней стороны фары наружную резиновую крышку -3-, см. рисунок N94-0637.

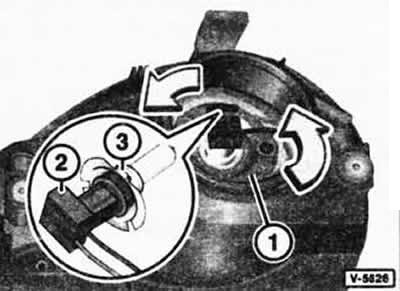

Повернуть против часовой стрелки -стрелка- стопорное кольцо -1- и за штекер -2- вынуть лампу накаливания из рефлектора. При этом тянуть не за стопорное кольцо, т. к. оно связано с корпусом фары.
Отсоединить штекер -2- от лампы накаливания.
Установка
Подсоединить штекер к новой лампе накаливания.
Новую лампу накаливания вставить так, чтобы выступ -3- был обращен вверх и фиксировался в выемке рефлектора.
Повернуть по часовой стрелке и зафиксировать стопорное кольцо -1-.
Установить с задней стороны фары резиновую крышку.
Дальний свет
Снятие
Снять с задней стороны фары внутреннюю резиновую крышку -6-, см. рисунок N94-0637.

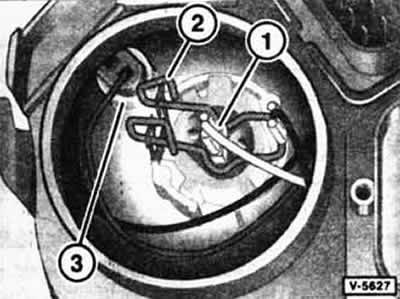

Отсоединить штекер -1- от лампы накаливания.
Проволочный зажим -2- для отпирания нажать вперед и одновременно внутрь.
Проволочный зажим откинуть и вынуть лампу накаливания из рефлектора.
Установка
Новую лампу накаливания вставить так, чтобы фиксирующие выступы вошли в соответствующие выемки.
Проволочный зажим откинуть обратно и зацепить.
Подсоединить штекер к новой лампе накаливания.
Установить с задней стороны фары резиновую крышку.
Стояночный огонь
Снятие
Снять с задней стороны фары внутреннюю резиновую крышку -6-, см. рисунок N94-0637.
Вынуть из рефлектора за штекер патрон -3- вместе с лампой накаливания, см. рисунок V-5626.
Вынуть лампу накаливания из патрона.
Установка
Установка выполняется в обратной последовательности.
Передний фонарь указателя поворота
Снятие
Держатель -3- повернуть против часовой стрелки -стрелка- и лампу накаливания вместе с патроном вынуть из рефлектора.
Лампу накаливания нажать внутрь, повернуть против часовой стрелки и вынуть из патрона.
Установка
Вставить в патрон новую лампу, патрон вместе с лампой вставить в рефлектор и повернуть держатель по часовой стрелке до положения фиксации патрона.
