Снятие
Снять генератор, см. предыдущую главу.
Примечание: в зависимости от модели снятие реле-регулятора возможно также и при установленном генераторе.
Генератор 1: отвернуть с обратной стороны генератора защитную крышку -2-, см. рисунок N27-0195.

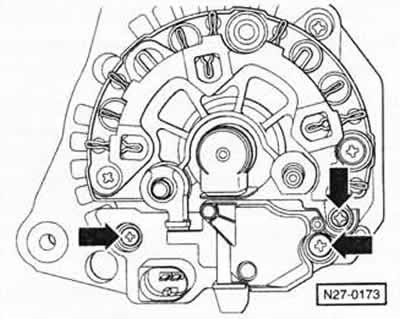

Вывернуть винты -стрелки- и снять реле-регулятор движением назад.

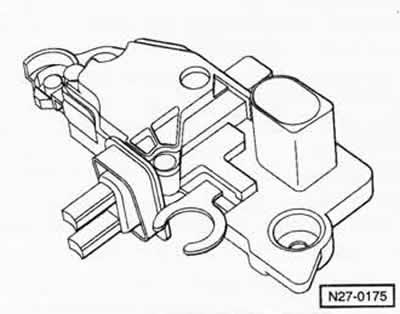

Заменить щетки реле-регулятора, если их длина составляет 5 мм или менее или если длина щеток отличается более чем на 1 мм. Для этого предварительно отпаять жилы проводов.
Контактные кольца проверить на износ, при необходимости тонко обточить и полировать (на СТО).
Контактные поверхности очистить, проверить поджатие контактных пружин и при необходимости их заменить.
Установка

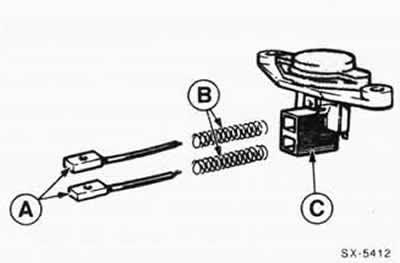

Новые щетки -А- и пружины -В- вставить в щеткодержатель -С- и припаять соединительные провода.
Чтобы при припаивании новой щетки припой не поднимался по припаиваемой жиле, ее нужно охватить пинцетом.
Внимание: При распространении припоя по жиле она становится жесткой, в результате чего щетка приходит в негодность.
Регулятор напряжения вставить и прочно привернуть.
После установки проверить легкость хода новых щеток в щеткодержателе.
При необходимости привернуть защитную крышку генератора.
Завернуть гайки
Установить генератор, см. предыдущую главу.
