IBIZA
Снятие
Снять радио и вещевой ящик или соответственно снять блок навигационной системы.

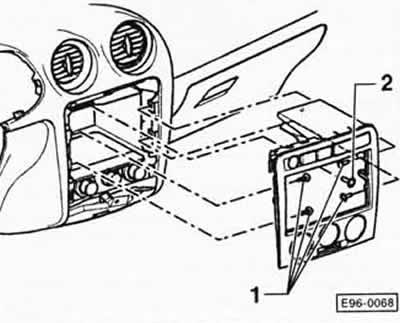

Вывернуть винты -1/2-, а при необходимости вывернуть дополнительно и нижние винты.
Потянуть накладку консоли радио/ узла управления системой отопления назад, разъединить штекерные разъемы выключателей и накладку снять.
Установка
Установка выполняется в обратной последовательности.
POLO
Снятие

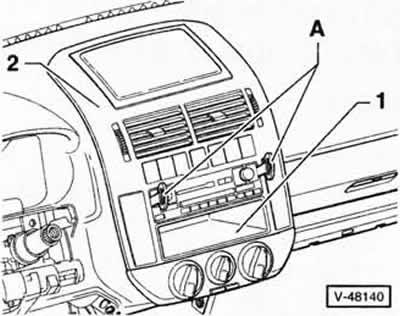

Примечание: для большей наглядности приборная панель на рисунке показана при снятом рулевом колесе.
Вставить в прорези у радио съемники от VW -А- и вынуть радио из монтажной ниши, см. главу «Снятие и установка радио».
Вынуть вещевой ящик -1-. 2 — накладка консоли радио/узла управления системой отопления.
Указание: у автомобиля с навигационной системой вместо радио и вещевого ящика снять блок навигационной системы.

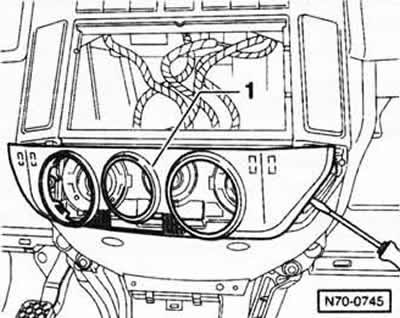

С помощью отвертки осторожно отжать накладку -1- панели управления системой отопления. Поворотные выключатели снимать для этого не нужно.
Указание: чтобы избежать повреждений, следует подложить под отвертку прокладку.

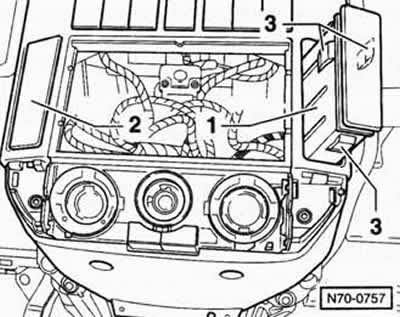

Вжать стопорные пластины -3- и вынуть из приборной панели держатель емкостей для напитков -1-.
Открепить накладку -2- слева.

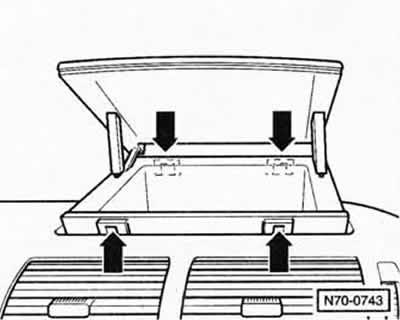

Освободить стопорные пластины -стрелки- и движением вверх вынуть из приборной панели вещевой ящик.

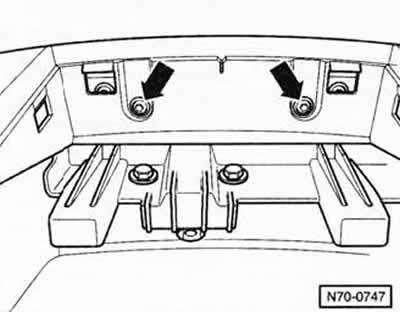

Вывернуть 2 винта -стрелки- в монтажной нише вещевого ящика.

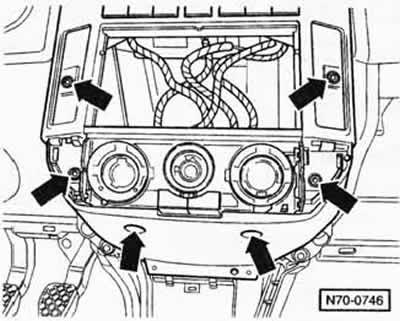

Вывернуть 6 винтов -стрелки-.
(Оригинал можно просмотреть на сайте autoinstruction.ru)

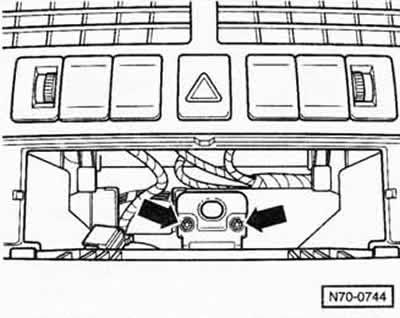

Вывернуть 2 винта -стрелки- и накладку консоли радио/узла управления системой отопления потянуть немного назад.
Разъединить штекерные разъемы выключателей и накладку консоли радио/узла управления системой отопления вместе с обдувателем вынуть из приборной панели и снять.
Установка
Установка выполняется в обратной последовательности.
