Внимание: В зависимости от исполнения радио перед отключением аккумуляторной батареи следует убедиться в наличии в вашем распоряжении кода радио. Если код неизвестен, то снова подключить радио можно только на СТО для автомобилей VW или через изготовителя. Номер кода указан в руководстве по эксплуатации радио. Этот код не должен храниться в автомобиле.
Радиосистемы beta и gamma концерна VW закодированы через щиток приборов. Поэтому в случае отключения и повторного подключения электропитания, а также при снятии и установке самого радио вводить код защиты не требуется.
Устанавливаемый заводом радиоприемник оснащен креплением с направляющими, которые позволяют производить быструю установку и снятие радио. Прежде всего, для этого необходимы два съемника VW-3316.
Снятие
Примечание: на рисунке для большей наглядности приборная панель показана при снятом рулевом колесе. 1 — вещевая полка, 2 — панель радио/узла управления системой отопления на консоли.
Съемники -А- вставить в прорези справа и слева так, чтобы они зафиксировались.
Внимание: Съемники не нажимать в стороны и не перекашивать.
Вытащить радио за проушины съемников из монтажной ниши. Разъединить с задней стороны радио штекерные разъемы, в том числе и для антенны.
Нажать у радио внутрь боковые стопорные выступы и вытащить из прорезей радио оба съемника.
Вынуть вещевую полку -1-.
Установка
Соединить с задней стороны радио штекерные разъемы, в том числе и для антенны, и задвинуть радио в монтажную нишу до положения фиксации.
При выключенном зажигании подсоединить к аккумуляторной батарее провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Если требуется, ввести код защиты радио от хищения. Включить радио и проверить его работу.
Ввод кода радио/ радиосистема alpha концерна VW
Включить радио.
Кнопки диапазонов волн ТР и ТА нажимать одновременно до тех пор, пока на дисплее радио не появится сообщение «1000», после чего кнопки отпустить.
С помощью кнопок 1-4 выбора радиостанций ввести тайный номер кода. При этом кнопкой 1 устанавливается первая позиция номера кода, кнопкой 2 — вторая позиция номера кода и так далее. Каждую кнопку нажимать до тех пор, пока на дисплее не появится нужная цифра кода.
После ввода полного номера кода кнопки ТР и ТА снова нажимать одновременно до тех пор, пока на дисплее не появится сообщение «SAFE». Кнопки отпустить. Приемник теперь снова готов к работе, при вынутом ключе зажигания светодиод рядом с названием радио должен мигать.
Внимание: Если ошибочно вводится неправильный номер кода, появляющееся сообщение «SAFE» вначале будет мигать, а затем перестанет. После этого весь процесс ввода номера кода можно повторить один раз. Если снова будет введен неправильный номер кода, то радио в течение примерно одного часа будет заблокировано и его нельзя будет подключить. По истечении одного часа — приемник при этом должен оставаться включенным — можно снова предпринять попытку снятия электронной блокировки вводом правильного номера кода. Этот цикл будет повторяться для всех дальнейших попыток.
Только для блока навигационной системы
Снятие

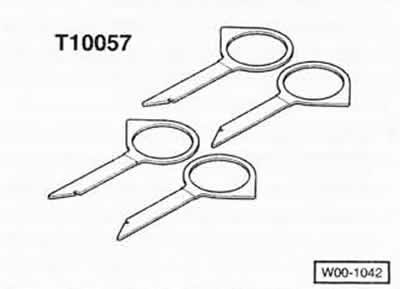

Для снятия установленного заводом блока навигационной системы необходим комплект из четырех съемников Т10057 концерна VW. Съемники вставить так, чтобы тисненым обозначением они были обращены вверх. Надпись Top L должна быть вверху на левых съемниках, а надпись Top R должна быть вверху на правых съемниках.

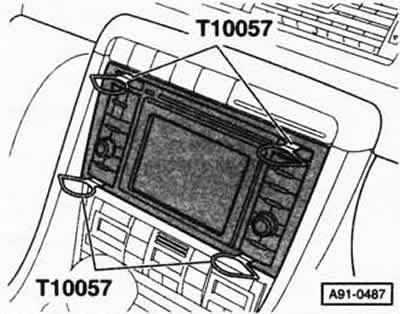

Съемники Т10057 концерна VW вставить в прорези справа и слева так, чтобы они зафиксировались.
Вытащить блок навигационной системы за проушины съемников из монтажной ниши. Разъединить с задней стороны блока штекерные разъемы, в том числе и для антенны.
Нажать у блока стопорные пластины и вытащить съемники из прорезей.
Установка
Соединить с задней стороны блока навигационной системы штекерные разъемы, в том числе и для антенны, задвинуть блок в монтажную нишу и нажать до положения фиксации.
При выключенном зажигании подсоединить к аккумуляторной батарее провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Включить навигационную систему и проверить ее работу.
