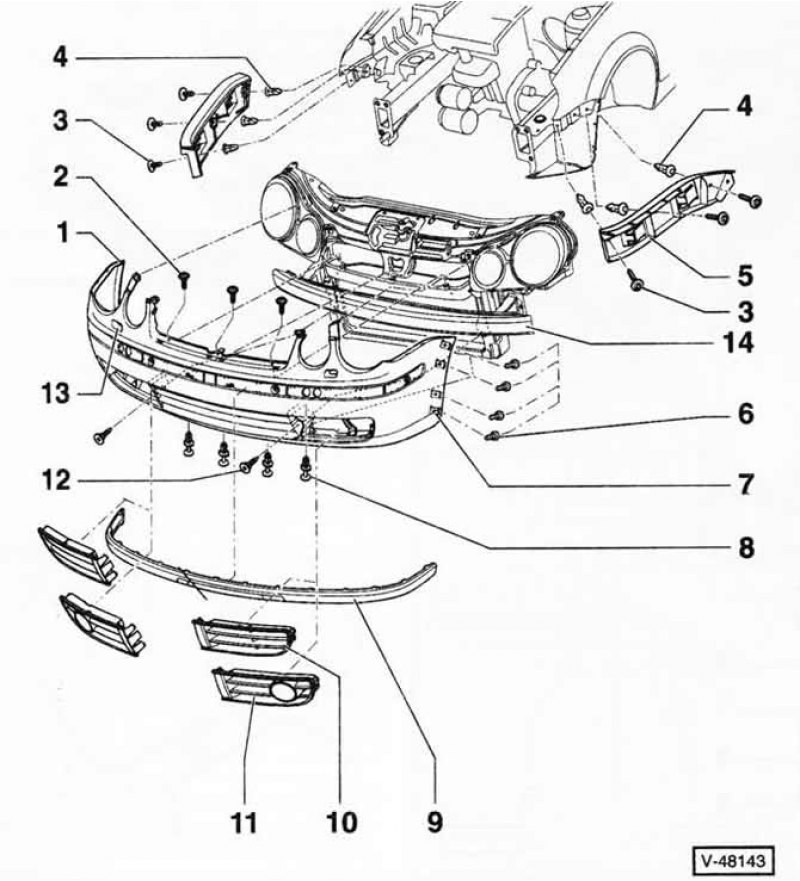

1 — кожух бампера
2 — 3 винта, 8 Нм
3 — 6 винтов
4 — 6 распорных гаек
5 — направляющая деталь
6 — 4 винта
7 — самостопорящаяся гайка
8 — 4 распорных зажима
9 — защитная накладка Крепится в кожухе бампера.
10 — вентиляционная решетка Крепится в кожухе бампера.
11 — вентиляционная решетка с отверстием для противотуманной фары.
Крепится в кожухе бампера.
12 — 2 винта, 8 Нм
13 — крышка для системы очистки фар
14 — балка бампера
Снятие
Примечание: бампер состоит из кожуха и балки бампера.
Информация доступна на портале AutoInstruction
Открыть капот моторного отсека.
Снять решетку радиатора, см. соответствующую главу далее.
В зависимости от исполнения вытащить из кожуха бампера -1 - крышку -13- и открепить ее от штока форсунки системы очистки фар.
Вывернуть 4 винта -6- и отделить кожух бампера от облицовки колесной арки.
Открепить от кожуха бампера справа и слева вентиляционные решетки-10/11-
Вытащить 4 распорных зажима -8-.
Разъединить штекерные разъемы датчика температуры воздуха и противотуманных фар, если таковые имеются.
Вывернуть винты -2- и -12-
Вместе с помощником потянуть кожух бампера горизонтально вперед из направляющих -5- и снять.
Вывернуть справа и слева по 2 винта и 3 болта с шестигранной головкой и снять балку бампера с лонжеронов автомобиля.
Установка
Привернуть балку бампера к лонжеронам. При этом 3 болта справа и слева затянуть моментом 30 Нм.
Вместе с помощником завести кожух бампера в направляющие. При этом следить за тем, чтобы кожух бампера входил в направляющие ровно и не перекашивался. Закрепить кожух бампера винтами.
Соединить штекерные разъемы датчика температуры воздуха и противотуманных фар, если таковые имеются.
Дальнейшая установка выполняется в обратной последовательности.
