Рис. 4.8 а. Головка блока цилиндров: 1 - Верхняя часть кожуха ремня ГРМ; 2 - Основной зубчатый ремень ГРМ; 3 - Вспомогательный зубчатый ремень ГРМ; 4, 7, 11, 15 - Болты; 5 - Направляющая высоковольтных проводов, 6 - Корпус распределительного вала; 8 - Установочные пальцы; 9 - Роликовое коромысло; 10 - Толкатель; 12 - Прокладка головки блока цилиндров; 13 - Головка блока цилиндров; 14 - Натяжной ролик вспомогательного зубчатого ремня ГРМ; 16 - Задний кожух ремня ГРМ; 17 - Подьемная проушина.

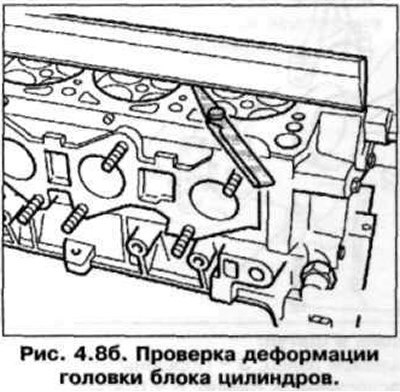

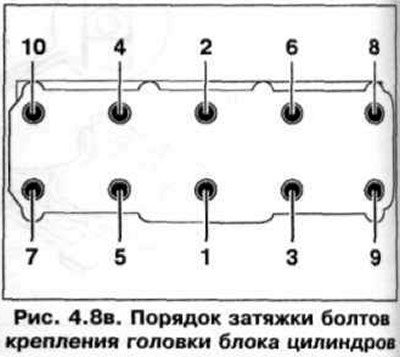

Проверка деформации головки блока цилиндров показана на рис. 4.8 б. Порядок затяжки болтов крепления головки блока цилиндров показан на рис. 4.8 в. Момент затяжки болтов крепления головки блока цилиндров; 1-я стадия - 40 Нм, 2-я стадия - 60 Нм, 3-я стадия - 90°, 4-я стадия - 90°.
Деформация головки блока цилиндров: 0.05 мм.
