Рис. 3.28 а. Расположение элементов системы впрыска топлива: 1 - 4-х контанктный разъем проводки; 2 - Датчик кислорода; 3 - Датчик давления во впускном коллекторе с датчиком температуры входящего воздуха; 4 - Блок дроссельной заслонки; 5 - Датчик детонации 1; 6 - Катушка зажигания; 7 - Топливопровод; 8, 13 - Соединение на «массу»; 9 - Блок управления двигателем; 10 - Регулятор давления топлива; 11 - Распределитель зажигания; 12 - Центральный разъем; 14 - Датчик температуры охлаждающей жидкости; 15 - Форсунка; 16 - Воздушный фильтр; 17 - Свеча зажигания; 18 - Датчик давления масла; 19 - Электромагнитный клапан 1 активированного угольного фильтра; 20 - Активированный угольный фильтр.
Рис. 3.28 б. Расположение элементов системы впрыска топлива: 1 - К соединительному патрубку подогрева входящего воздуха на выпускном коллекторе; 2 - К маслоотделителю; 3 - Воздушный фильтр; 4 - 4-х контактный разъем проводки для датчика давления во впускном коллекторе с датчиком температуры входящего воздуха; 5 - 8-ми контактный разъем проводки для корпуса дроссельной заслонки; 6 - Направляющая электропроводки; 7, 15, 30 - Болты; 8 - Топливопровод высокого давления с форсунками; 9 - К сливному топливопроводу; 10 - Переходник для нагнетающего топливопровода; 11 - К сервоусилителю рулевого управления; 12 - Вакуумная трубка; 13 - Нагнетающий топливопровод; 14 - Сливной топливопровод; 16 - Впускной коллектор; 17, 19 - Уплотнительные кольца; 18 - Корпус термостата; 20 - Датчик температуры охлаждающей жидкости; 21, 28 - Разъемы проводки; 22 - Фиксатор; 23 - Датчик кислорода; 25 - 4-х контактный разъем проводки для датчика кислорода; 26 - К топливному баку; 27 - Крепежная плита; 29 - Блок управления двигателем.
Рис. 3.28 в. Топливопровод высокого давления с форсунками: 1 - Топливопровод высокого давления, 2, 3 - Фиксаторы; 4 - Регулятор давления топлива; 5 - Уплотнительное кольцо; 6 - Форсунка.

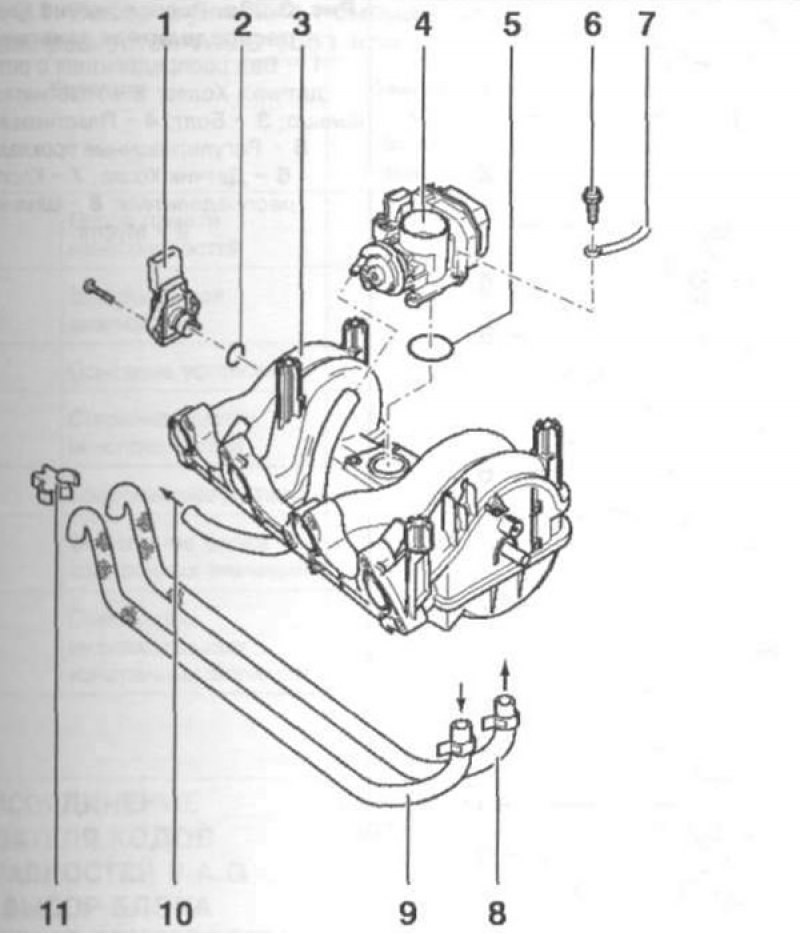

Рис. 3.28 г. Впускной коллектор: 1 - Датчик давления во впускном коллекторе с датчиком температуры входящего воздуха; 2, 5 - Уплотнительные кольца; 3 - Впускной коллектор; 4 - Корпус дроссельной заслонки; 6 - Болт; 7 - Соединение на «массу»; 8 - Нагнетающий топливопровод; 9 - Сливной топливопровод; 10 - К электромагнитному клапану 1 активированного угольного фильтра; 11 - Фиксатор.
Рис. 3.28 д. Расположение элементов системы зажигания: 1 - Соединение на «массу»; 2 - Разъем проводки; 3 - Гайка; 4 - Катушка зажигания; 5 - Помехоподавитель (0.6-1.4 кОм); 6 - Экранирующая крышка; 7 - Крышка распределителя зажигания; 8 - Ротор (бегунок); 10 - Метка цилиндра №1; 11 - Распределитель зажигания с датчиком Холла; 12- Уплотнительное кольцо; 13 - Болт; 14 - Датчик детонации 1; 15 - Свеча зажигания; 16 - Наконечник свечи зажигания; 17 - Высоковольтные провода.
Рис. 3.28 е. Расположение элементов распределителя зажигания: 1 - Вал распределителя с ротором датчика Холла; 2 - Уплотнительное кольцо; 3 - Болт; 4 - Пластиковая шайба; 5 - Регулировочные прокладки; 6 - Датчик Холла; 7 - Корпус распределителя; 8 - Шплинт; 9 - Муфта.
Таблица 3.2. Регулировочные данные системы зажигания и маркировка свечей зажигания
