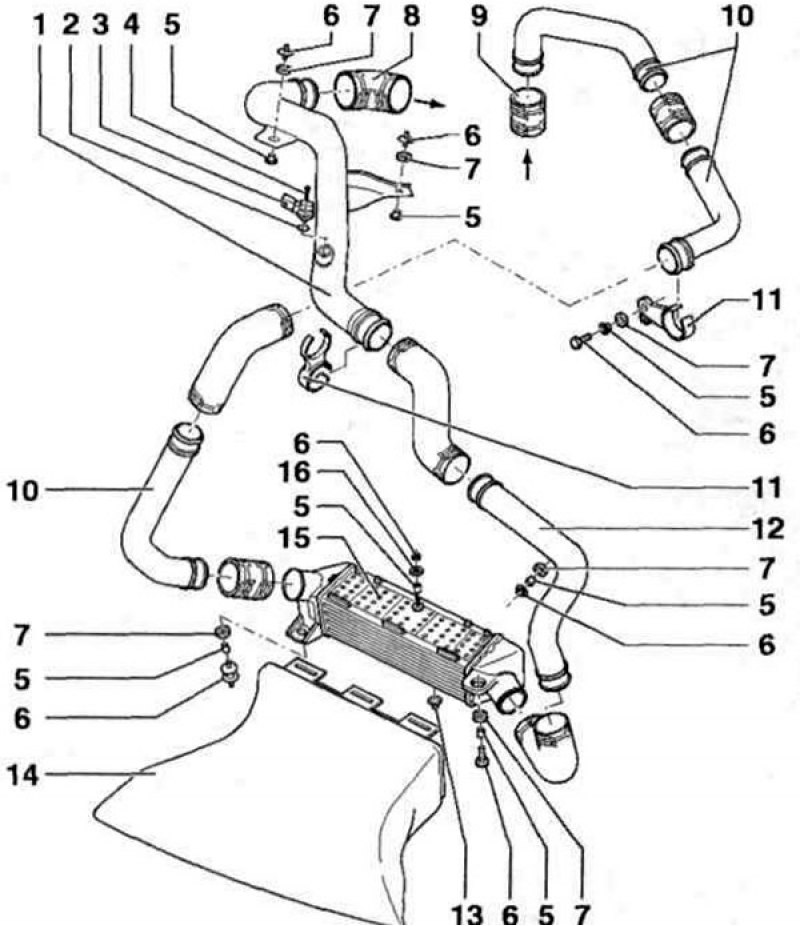

Рис. 7.42. Элементы интеркулера (промежуточного охлаждения наддуваемого воздуха): 1, 10, 12 - Соединительные трубки; 2 - Уплотнительное кольцо; 3 - Датчик температуры во впускном коллекторе; 4, 6 - Болты; 5 - Втулка; 7 - Резиновая шайба; 8 - К впускному коллектору; 9 - От турбокомпрессора; 11- Кронштейн; 13 - Крепежный палец; 14 - Воздухозаборник; 15 - Радиатор охлаждения наддуваемого воздуха; 16 - Шайба.
