Генератор, стартер (с 12.1997 г.) Volkswagen Polo 3
«6N»
Главная
Фольксваген
Поло
1994-2003
Электрооборудование
Электрические схемы (бензин)
0

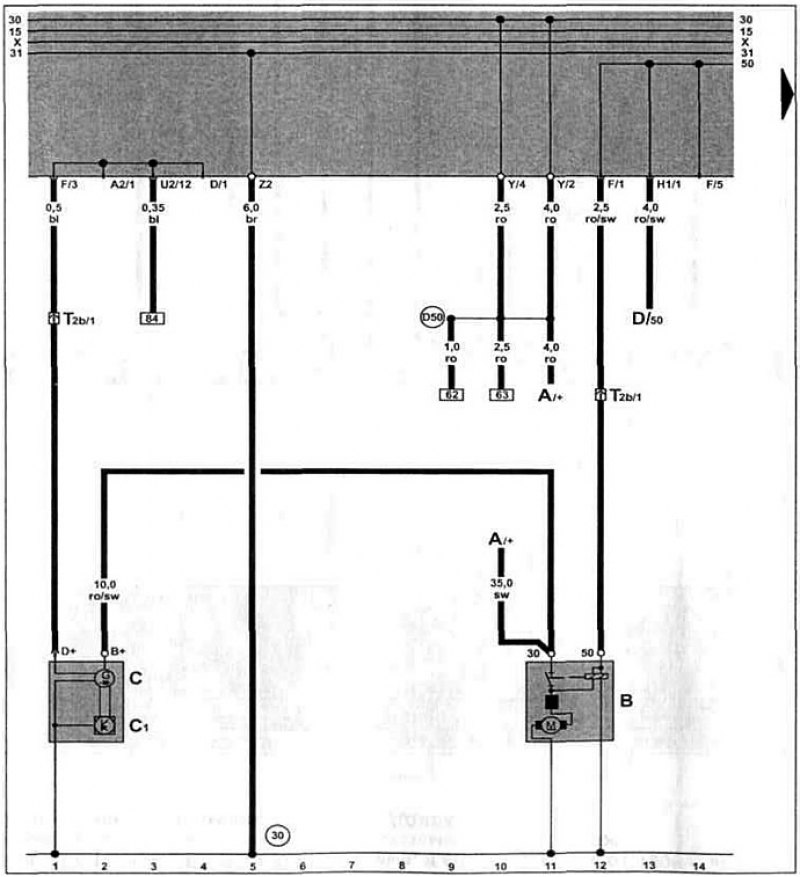

Бензиновый двигатель AKV 1.4 л и АЕЕ 1.6 л с 12.1997 г. вып. и ANX, APQ 1.4 л с 01.1998 г. вып. на Caddy / Polo Classic / Polo Variant.
Генератор, стартер.
Как пользоваться электросхемами и сокращения обозначений на них
здесь →
◀ Предыдущая
Фольксваген Поло III: Электрические схемы (бензин)
Следующая ▶
Щиток приборов, счетчик пройденного пути (с 08.1997 г.)
Датчик температуры масла, переключатель давления масла (с 08.1997 г.)
Блок управления системой Simos, расходомер воздуха (с 08.1997 г.)
Блок управления системой Simos, датчик кислорода (с 08.1997 г.)
Блок управления системой Simos, система зажигания (с 08.1997 г.)
Генератор, стартер, топливный насос, датчик указателя топлива (с 08.1997 г.)
Щиток приборов, контроль давления масла (с 08.1997 г.)
Щиток приборов, указатель уровня топлива (с 08.1997 г.)
Блок управления системой Mono-Motronic, датчик кислорода (с 08.1997 г.)
Блок управления Mono-Motronic, потенциометр дроссельной заслонки (с 08.1997 г.)
Блок управления системой Mono-Motronic, система зажигания (с 12.1997 г.)
Датчик температуры охлаждающей жидкости (с 12.1997 г.)
Форсунки, регулятор положения дроссельной заслонки (с 12.1997 г.)
Электромагнитный клапан бачка СУПБ, датчик скорости (с 12.1997 г.)
Щиток приборов, указатель уровня топлива (с 12.1997 г.)
Выключатель зажигания, распределитель проводов для клеммы 30 (с 10.1999 г.)
Блок управления системой Motronic, датчик Холла, катушка зажигания (с 10.1999 г.)
Регулятор положения дроссельной заслонки (с 10.1999 г.)
Датчик детонации, форсунки (с 10.1999 г.)
Выключатель стоп-сигналов, датчик скорости (с 10.1999 г.)
