Щиток приборов, счетчик пройденного пути (с 08.1997 г.) (Volkswagen Polo 3 «6N»)

Бензиновый двигатель AFT 1.6 л Симос с 08.1997 г. выпуска на Caddy / Polo Classic / Polo Variant.

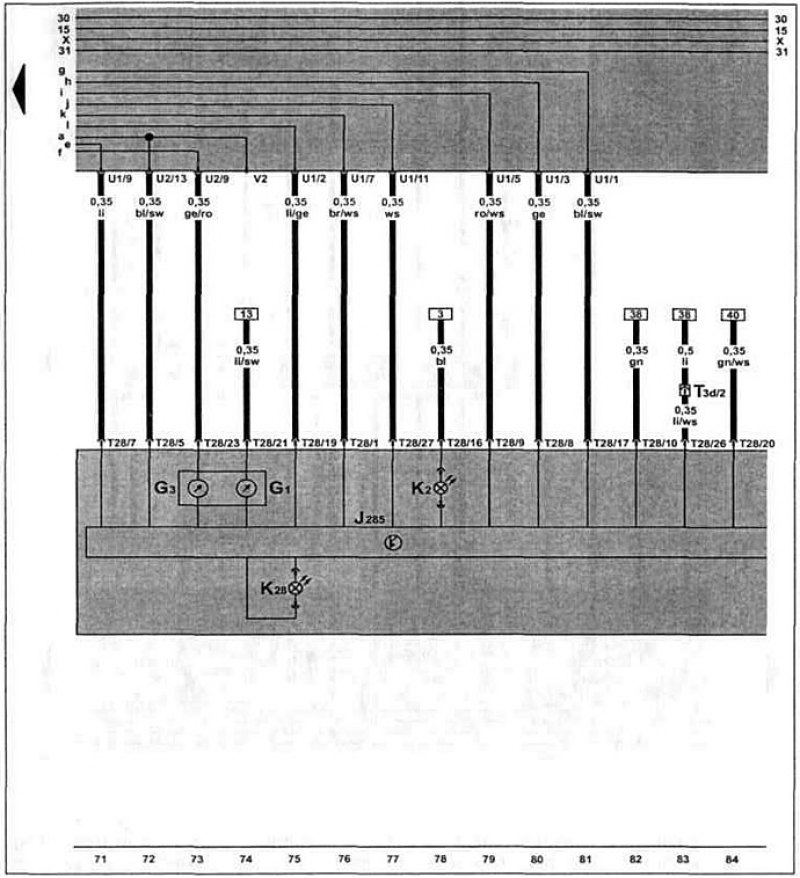

Щиток приборов, счетчик пройденного пути, указатель уровня и температуры охлаждающей жидкости, указатель уровня топлива.

Как пользоваться электросхемами и сокращения обозначений на них здесь →

Материал заимствован у портала: www.autoinstruction.ru

Статья проверена экспертом: Николай Сидоров
