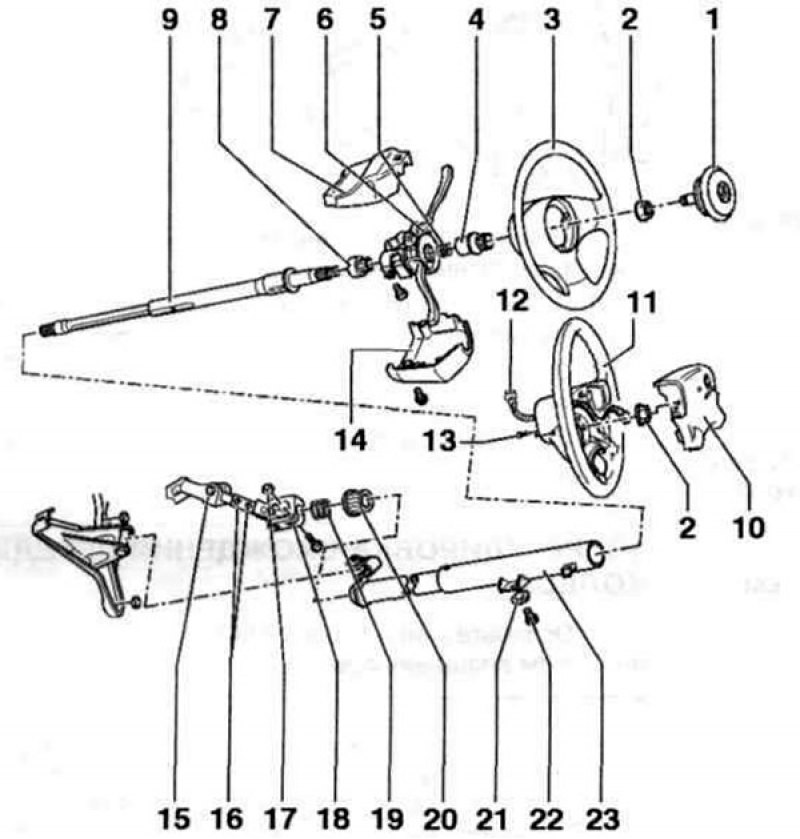

Рис. 10.1 а. Рулевая колонка, рулевое колесо и подушка безопасности водителя: 1 - Крышка рулевого колеса с кнопкой для сигнала: 2, 16, 17 - Гайки: 3 - Рулевое колесо; 4 - Шлицевая втулка; 5,19- Пружины; 6 - Многофункциональные переключатели/корпус замка блокировки рулевого вала; 7 - Верхний кожух; 8 - Опорное кольцо; 9 - Рулевая колонка; 10 - Подушка безопасности; 11 - Рулевое колесо с подушкой безопасности; 12 - Разъем проводки; 13, 15, 22 - Болты; 14 - Нижний кожух; 18 - Шарнир рулевого вала; 20 - Подшипник нижней части рулевого вала; 21 - Шайба; 23 - Труба рулевой колонки.
Рис. 10.1 б. Рулевая колонка, рулевое колесо: 1 - Кронштейн; 2 - Опорное кольцо; 3 - Корпус замка блокировки рулевого вала; 4 - Многофункциональные переключатели; 5, 9, 12, 17 - Болты; 6 - Пружина; 7 - Шлицевая втулка; 8, 15, 26 - Гайки; 10 - Упорная шайба; 11, 18 - Пластина; 13 - Опорный кронштейн; 14 - Блокировочная пластина; 16 - Крепежная втулка; 19 - Верхняя часть трубы; 20 - Рычаг регулировки; 21 - Резиновое кольцо; 22 - Нижняя пружина; 23 - Пробойник; 24 - Крепежное кольцо; 25 - Нижняя часть рулевой колонки с шарниром рулевого вала; 27 - Соединительная втулка; 28 - Соединитель; 29 - Нижний подшипник рулевого вала; 30 - Нижняя часть трубы; 31 - Фиксатор; 32 - Пружина; 33 - Верхняя часть рулевой колонки.
