Диски 13 дюймов:
- Стандартная толщина — 10,0 мм
Диски 14 дюймов:
- Стандартная толщина — 12,0 мм
- Минимальная толщина — 1,0 мм

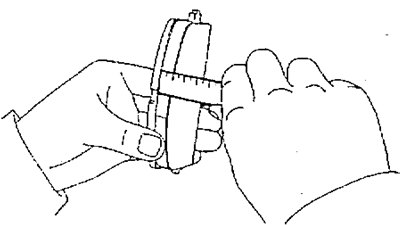

Заменяйте тормозные колодки, если толщина тормозных накладок меньше минимально допустимой или обнаружен неравномерный износ накладок.

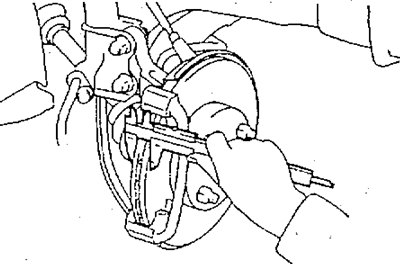

2. Используя штангенциркуль, измерьте толщину тормозного диска.
Диски 13 дюймов:
Стандартная толщина — 22 мм
- Минимальная толщина — 21 мм
Диски 14 дюймов:
- Стандартная толщина — 25 мм
- Минимальная толщина — 24 мм
Замените диск, если толщина диска меньше минимально допустимой.

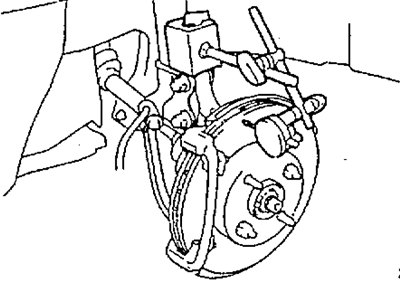

3. Измерьте биение тормозного диска на расстоянии 10 мм от наружной кромки.
- Максимальное биение — 0,05 мм
Если биение тормозного диска больше или равно максимальному значению, проверьте осевой зазор подшипника, и биение ступицы.
4. Если необходимо, отрегулируйте биение диска.

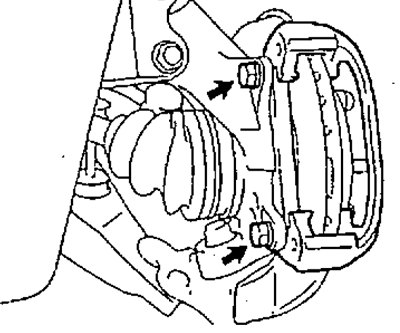

а) Снимите скобу суппорта с поворотного кулака.
б) Отверните колесные гайки и снимите диск.
в) Повторно установите диск повернув его на 1/5 часть оборота от первоначального положения на ступице, измерьте биение диска во всех вариантах установки. Выберите минимальное значение из полученных. Сравните его с максимально допустимым.
г) Если полученное значение меньше, установите диск в этом положении, установите скобу суппорта и затяните болты крепления.
Момент затяжки:
- Диски 13 дюймов — 90 Нм
- Диски 14 дюймов — 96 Нм
д) Если полученное значение больше, замените диск, и повторите пункты "в" и "г".
