2. Снимите боковую декоративную крышку и воздушный фильтр.
3. Снимите следующие элементы: Примечание: при снятии руководствуйтесь сборочным рисунком "Испаритель системы кондиционирования".
а) Отделку порога передней двери.
б) Боковую переднюю отделку салона.
в) Держатель вещевого ящика.
г) Вещевой ящик.
д) Отделку блока управления вентилятором отопителя.
е) Воздуховод №3.
ж) Соединительный воздуховод.
4. Снимите боковую крышки №1 блока охлаждения.
5. Отверните два винта крепления трубок подвода и отвода хладагента.

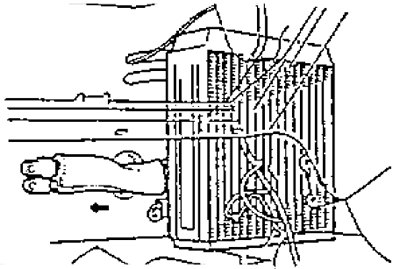

6. Извлеките испаритель из корпуса блока охлаждения в направлении указанном на рисунке.
Оригинал найдёте на этом ресурсе www.Autoinstruction.ru
7. Отверните два винта крепления и снимите расширительный клапан с испарителя.
