Снятие и установка панели управления кондиционером (Toyota Carina 6 «T190»)

0

Снятие

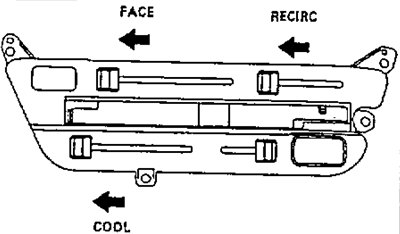

1. (Рычажный тип панели управления). Установите рычаги панели управления кондиционером в заданные положения:



а) Рычаг управления заслонкой направления обдува в положение FACE. .

б) Рычаг управления заслонкой забора воздуха в положение RECIRC.

в) Рычаг управления заслонкой смешения потоков воздуха в положение COOL.

2. Разъедините восемь пистонов крепления верхней отделки центральной консоли.

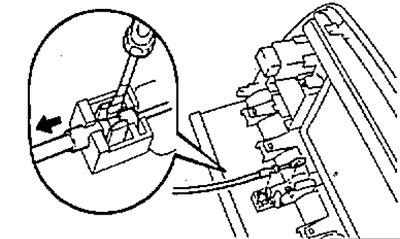

3. Отсоедините трос от зажима, снимите трос с рычага, как показано на у рисунке и снимите верхнюю отделку центральной консоли.

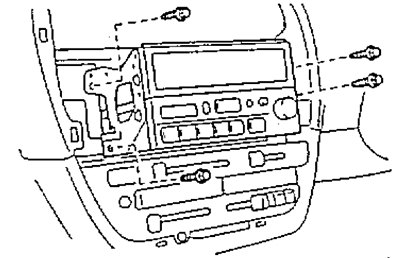

4. (Рычажный тип панели управления). Отверните четыре винта крепления и снимите магнитолу.

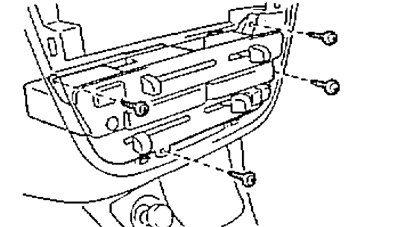

5. (Рычажный тип панели управления). Отверните четыре винта крепления и снимите панель управления кондиционером.





6. (Рычажный тип панели управления).

Отсоедините тросы управления заслонками.

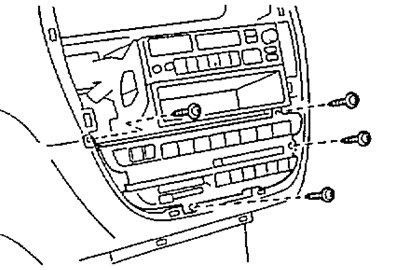

7. (Кнопочный тип панели управления). Отверните четыре винта крепления и снимите панель управления кондиционером.

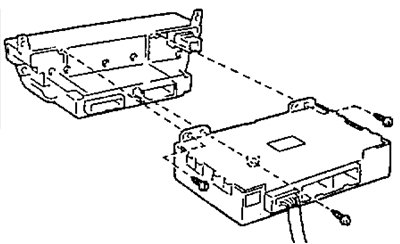

8. (Кнопочный тип панели управления). Отверните три винта крепления и отсоедините панель управления кондиционером от усилителя.

Установка

Примечание: установка панели управления кондиционером производится в порядке обратном ее снятию.
