Снятие и установка переднего блока
Примечание: при снятии и установке переднего блока системы отопителя и системы кондиционирования воздуха руководствуйтесь сборочным рисунком "Передний блок системы отопителя и системы кондиционирования воздуха".

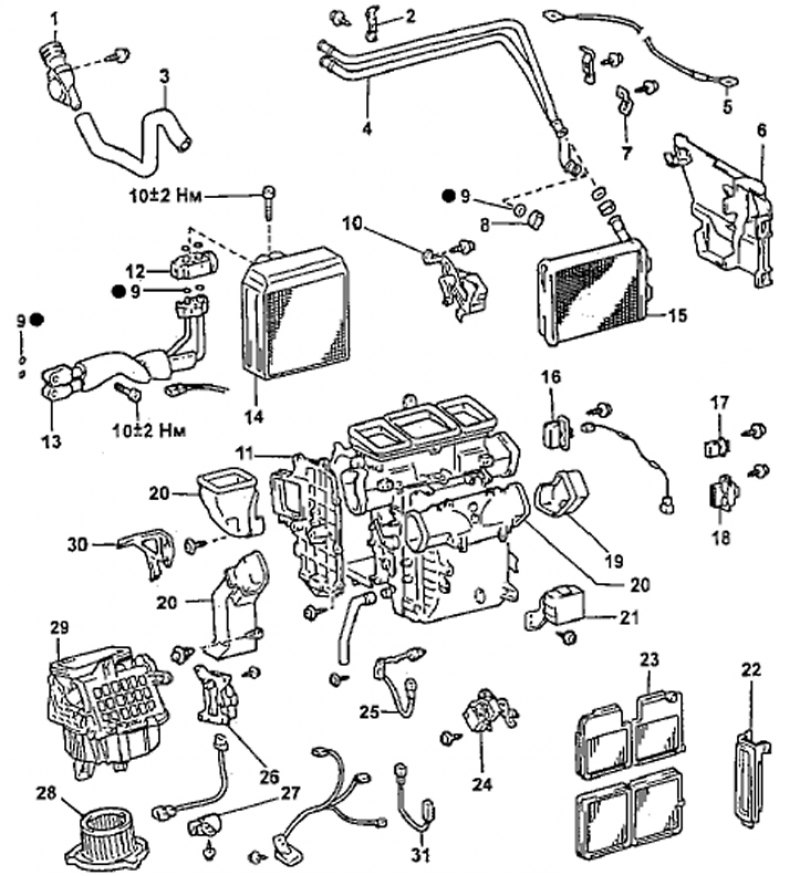

Передний блок системы отопителя и системы кондиционирования воздуха: 1 - вентиляционная трубка, 2 - фиксатор, 3 - шланг, 4 - трубка отопителя, 5 - трос управления заслонкой водяного насоса, 6 - боковая крышка блока, 7 - фиксаторы, 8 - хомут, 9 - кольцевое уплотнение, 10 - сервопривод заслонки направления обдува, 11 - боковая крышка блока №1, 12 - расширительный клапан, 13 - трубки отвода и подвода хладагента к испарителю, 14 - испаритель, 15 - радиатор отопителя, 16 - резистор вентилятора (рычажный тип панели), 17 - резистор вентилятора (кнопочный тип панели), 18 - силовой транзистор (кнопочный тип панели), 19 - крышка воздуховода, 20 - воздуховод, 21 - реле вентилятора, 22 - декоративная крышка, 23 - воздушный фильтр, 24 - сервопривод заслонки смешения потоков воздуха, 25 - датчик температуры воздуха за испарителем, 26 - сервопривод заслонки забора воздуха, 27 - реле ЕХ-НI (кнопочный тип панели), 28 - электродвигатель вентилятора, 29 - корпус вентилятора, 30 - кронштейн, 31 - датчик температуры охлаждающей жидкости.
Разборка и сборка переднего блока
Примечание: при разборке и сборке переднего блока системы отопителя и системы кондиционирования воздуха руководствуйтесь сборочным рисунком "Передний блок системы отопителя и системы кондиционирования воздуха".
