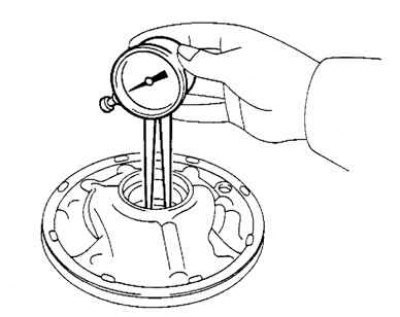

Рис. 3.118. Измерение внутреннего диаметра втулки корпуса масляного насоса
Используя индикатор часового типа, измерьте внутренний диаметр втулки корпуса масляного насоса (рис. 3.118).
- Стандартный внутренний диаметр: 38,113–38,138 мм.
- Максимальный внутренний диаметр: 38,188 мм.
Если внутренний диаметр больше максимума, замените корпус масляного насоса.

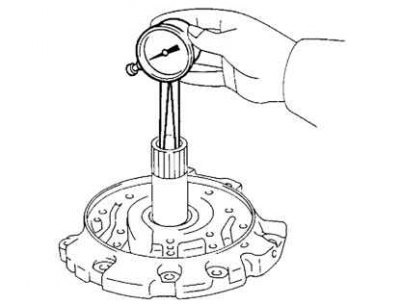

Рис. 3.119. Измерение внутреннего диаметра втулок вала статора
Оригинал опубликован на веб-сайте (www.AutoInstruction.ru)
Используя индикатор часового типа, измерьте внутренний диаметр втулок вала статора (рис. 3.119).
- Стандартный внутренний диаметр: 21,500–21,526 мм
- Максимальный внутренний диаметр: 21,57 мм
Если диаметр больше чем максимума, замените вал статора.
