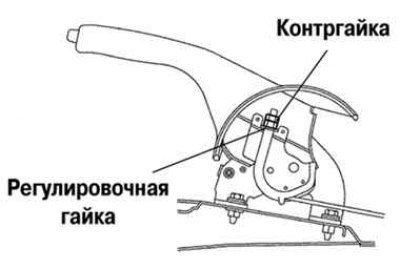

Рис. 1.133. Регулировка хода рычага стояночной тормозной системы
2. Отрегулируйте зазор между колодками стояночной тормозной системы (рис. 1.133).
3. Установите заднее колесо.
Момент затяжки: 103 Н·м (1,050 кгс·см).
4. Проверьте ход педали стояночной тормозной системы (стояночная тормозная система с педальным приводом).
Медленно нажимая педаль стояночной тормозной системы до упора, сосчитайте количество щелчков.
Ход педали стояночной тормозной системы составляет 3–6 щелчков при 300 Н (31 кгс).
5. Проверьте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом)
Вытягивая рычаг стояночной тормозной системы до упора сосчитайте количество щелчков.
Ход рычага стояночной тормозной системы составляет 6–9 щелчков при 200 Н (20 кгс).

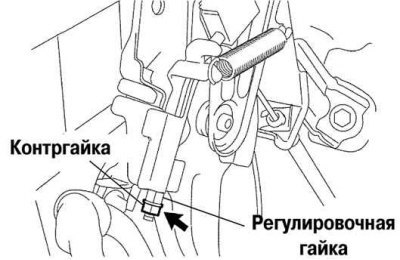

Рис. 1.132. Регулировка хода педали стояночной тормозной системы
6. Отрегулируйте ход педали стояночной тормозной системы (стояночная тормозная система с рычажным приводом) (рис. 1.132).
Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и ослабьте контргайку.
Возвратите педаль стояночной тормозной системы в исходное положение.
Вращая регулировочную гайку, доведите ход педали стояночной тормозной системы до нормы.
Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и затяните контргайку.
Момент затяжки: 5.4 Н·м (55 кгс·см).
Возвратите педаль стояночной тормозной системы в исходное положение.
Проверьте, работает ли стояночная тормозная система.
Убедитесь, что контрольная лампа 1 стояночной тормозной системы загорается при нажатии на педаль.
7. Отрегулируйте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом) (рис. 1.133).
Снимите верхнюю крышку консоли.
Снимите задний воздуховод номер 1.
Ослабьте контргайку и вращая регулировочную гайку доведите ход рычага до нормы.
(Статья перепечатана с ресурса autoinstruction.ru)
Затяните контргайку.
Момент затяжки: 5.0 Н·м (51 кгс·см).
Установите задний воздуховод номер 1.
Установите верхнюю крышку консоли.
