Проверка внутреннего диаметра отверстия под палец в поршне (Toyota Camry 3 «XV30»)

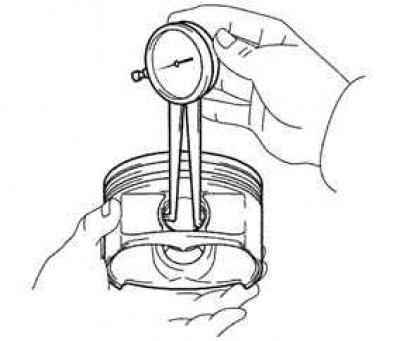

Рис. 2.113. Измерение внутреннего диаметра отверстия под палец в поршне

С помощью циферблатного нутрометра измерьте внутренний диаметр отверстия под палец в поршне (рис. 2.113).

Внутренний диаметр втулки – 22,001–22,010 мм.

Статья проверена экспертом: Николай Сидоров
