Схема автоматического кондиционера (Toyota Camry 3 «XV30»)

  • Главная
  • Тойота
  • Камри
  • XV30 (2001-2006)
  • Электрооборудование
  • Электрические схемы
  • Схема автоматического кондиционера
0

Схема автоматического кондиционера

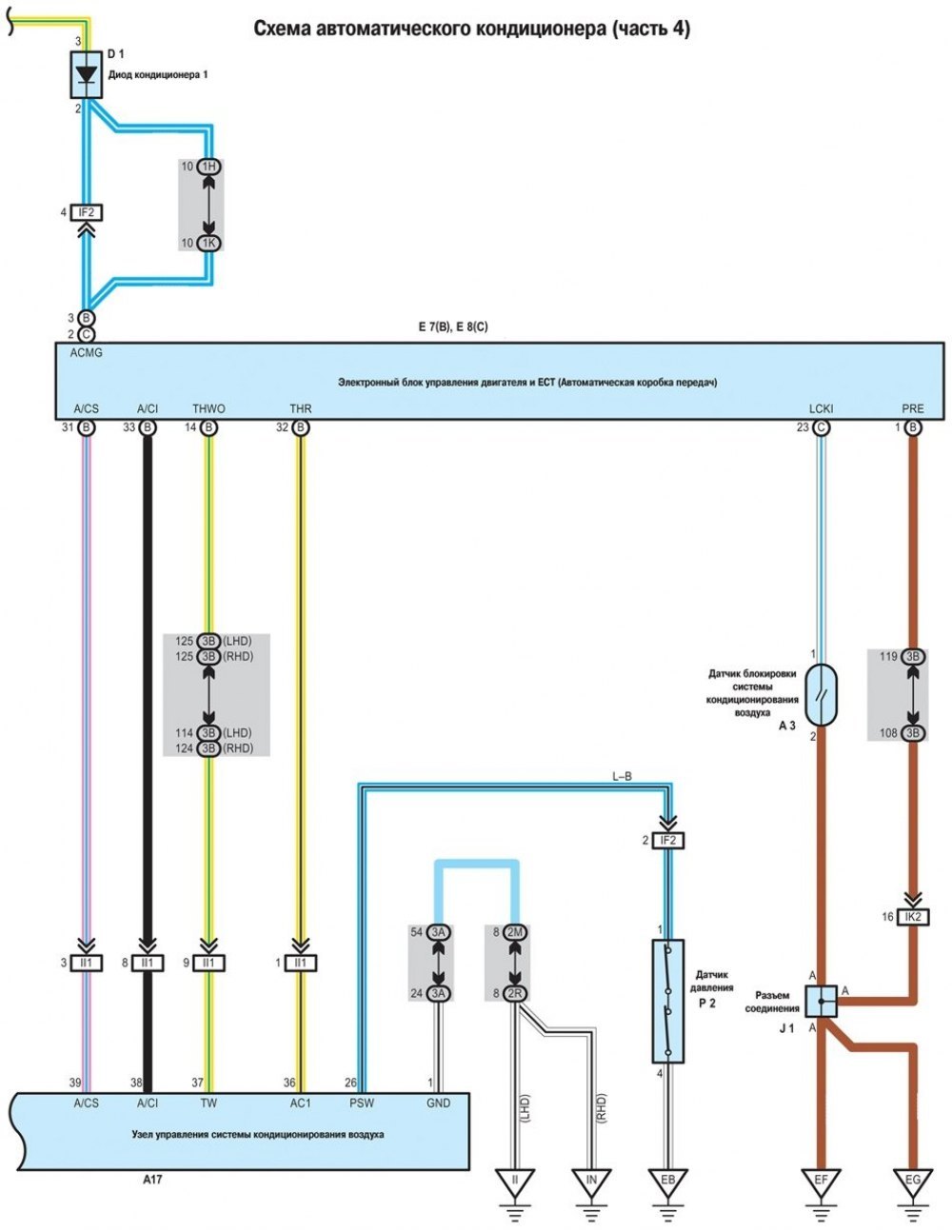

Схема автоматического кондиционера
Открыть большую картинку в новой вкладке »


Схема автоматического кондиционера
Открыть большую картинку в новой вкладке »


Схема автоматического кондиционера
Открыть большую картинку в новой вкладке »


Схема автоматического кондиционера
Открыть большую картинку в новой вкладке »
