Подвесьте суппорт, не разбирая его, и надежно закрепите проволокой. Проверьте, не натянут ли тормозной шланг.
Опустите рычаг стояночного тормоза (или педаль) и снимите задний тормозной диск.
Разборка
Примечание. Если тормозной диск снимается с трудом, прокрутите регулировочную шестерню до тех пор, пока тормозной диск не начнет вращаться легко (рис. 6.62).
Рис. 6.63. Измерение внутреннего диаметра тормозного барабана
Измерьте внутренний диаметр тормозного барабана (рис. 6.63).
Если барабан имеет царапины, механические повреждения или повышенный износ, то его можно расточить до максимально допустимого внутреннего диаметра
- Стандартный диаметр: 170 мм
- Максимально допустимый: 171 мм
Рис. 6.64. Высвобождение стяжных пружин
Высвободите стяжные пружины тормозных колодок стояночного тормоза (рис. 6.64).

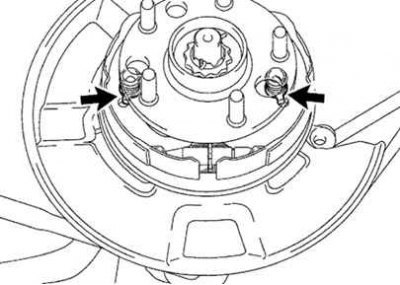

Рис. 6.65. Снятие регулировочных винтов тормозных колодок стояночного тормоза
Снимите регулировочные винты тормозных колодок стояночного тормоза (рис. 6.65.)
Снимите распорную пластину вместе с пружиной.
Снимите пружину держателя, седла пружины и держатель.
Отсоедините возвратную пружину и снимите переднюю колодку.
Оттяните заднюю колодку.
Снимите возвратную пружину с задней колодки.
Снимите пружину держателя, седла пружины и держатель.
Отсоедините трос стояночного тормоза от рычага стояночного тормоза.
Рис. 6.66. Снятие рычага стояночного тормоза
Снимите стопорную шайбу и рычаг стояночного тормоза (рис. 6.66).
Проверка
Проверьте снятые детали на отсутствие износа, ржавчины или повреждений.
Рис. 6.67. Измерение толщины накладок тормозных колодок
Измерьте толщину накладок тормозных колодок (рис. 6.67).
- Стандартная толщина: 2,0 мм
- Минимально допустимая: 1,0 мм
Если толщина накладок меньше минимальной или они имеют неравномерный износ, замените тормозные колодки.
Примечание. Если хотя бы одна тормозная колодка требует замены, необходимо заменить весь комплект.
Рис. 6.68. Проверка плотности прилегания тормозных колодок к тормозному барабану
[Источник материала этот сайт Autoinstruction.ru]
Проверьте плотность прилегания накладки тормозной колодки к барабану (рис. 6.68).
Если контакт между рабочими поверхностями плохой, либо произведите шлифовку накладок, либо замените тормозные колодки.
Рис. 6.69. Измерение зазора между тормозной колодкой и рычагом стояночного тормоза
Используя щуп, измерьте зазор между тормозной колодкой и рычагом стояночного тормоза (рис. 6.69).
Максимально допустимый зазор: 0,35 мм.
Если зазор не соответствует техническим условиям, подберите регулировочную шайбу нужной толщины, руководствуясь данными в таблице.
Сборка
Сборку производите в порядке, обратном разборке.
Нанесите высокотемпературную смазку на детали, указанные стрелкой на сборочном рисунке.
Отрегулируйте зазор колодок стояночного тормоза.
Временно установите колесные гайки и снимите заглушку.
Поворачивая регулятор, раздвигайте колодки, пока они не заблокируют диск.
Рис. 6.70. Проверка правильной установки тормозных дисков
Проверьте правильность установки всех компонентов (рис. 6.70).
Двигаясь на автомобиле с небольшой скоростью по сухой, чистой и ровной дороге, потяните рычаг стояночного тормоза так, чтобы колодки прижались к барабану. Убедитесь, что колодки притерлись.
Проверьте и отрегулируйте ход рычага стояночного тормоза.
