Снятие
Внимание: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока предохранителей моторного отсека.
Примечание: Если наработка системы стояночного тормоза составляет менее 50000 циклов, допускается замена тросов стояночного тормоза. Если наработка системы стояночного тормоза превышает 50000 циклов, замена тросов стояночного тормоза допускается только в сборе с исполнительным механизмом. Проверить наработку стояночного тормоза можно при помощи T4, (ВКЛ/ВЫКЛ = 1 цикл). В случае обрыва или отсоединения троса во время движения автомобиля может потребоваться "процедура разблокировки исполнительного механизма стояночного тормоза", осуществляемая с помощью Т4.
1. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в "установочное положение".
2. Изолируйте электрическую цепь стояночного тормоза. Извлеките предохранитель 8 из BJB.
3.
Предостережение: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
4. Снимите оба задних колеса.

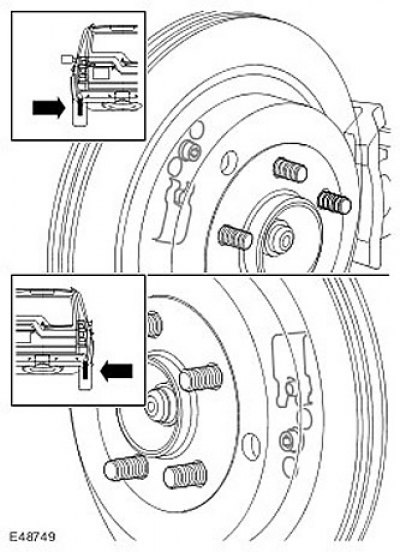

5. Отпустите регулятор колодок стояночного тормоза. Отпустите винт.
6.
Внимание: Не допускайте, чтобы суппорт повис на тормозном шланге.

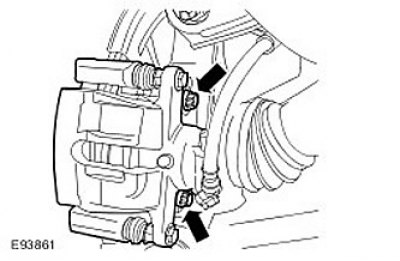

Переставьте левый задний тормозной суппорт.
- Выверните два болта.
- Используя подходящий хомут, закрепите тормозной суппорт.

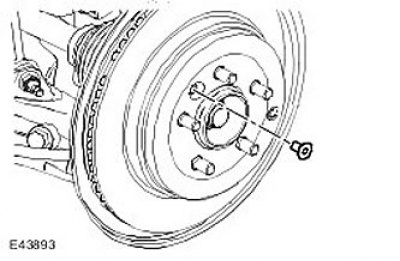

7. Снимите левый задний тормозной диск. Выверните винт.

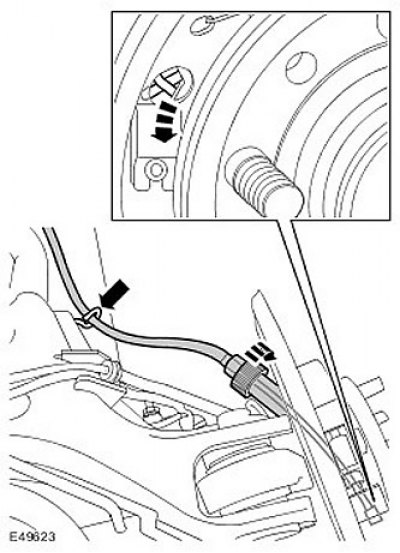

8. Отсоедините трос стояночного тормоза от ступицы колеса.
- Полностью отпустите гайку.
- Высвободите трос из нижнего рычага.
- Отсоедините внутренний трос от тормозной колодки.

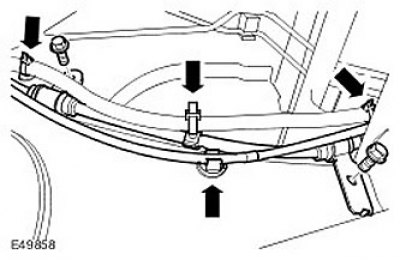

9. Высвободите левый трос стояночного тормоза.
- Выверните два болта.
- Снимите три зажима жгута электропроводки.
- Высвободите трос из зажима на шасси.

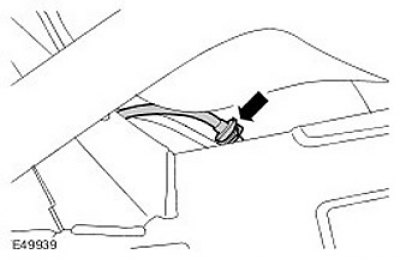

10. Высвободите левый трос стояночного тормоза.
[Посмотрите оригинал на портале: AutoInstruction.ru]

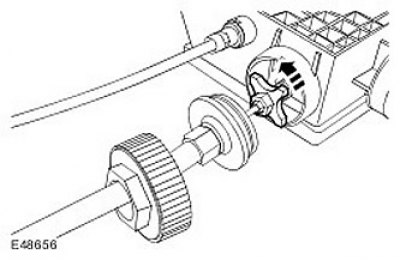

11. Снимите левый трос стояночного тормоза.
- Ослабьте гайку крепления.
- Освободите и снимите трос.
Установка
1. Установите левый трос стояночного тормоза.
- Левый трос: Поверните трос на 5 полных оборотов.
- Затяните гайку крепления.
2. Установите и закрепите левый трос стояночного тормоза.
- Затяните болты усилием 22 Нм.
- Закрепите жгут электропроводки.
- Закрепите втулку троса на кронштейне кузова.
3.
Примечание: Установите стопорное кольцо троса тормоза, как показано.
Подсоедините трос стояночного тормоза к ступице колеса.
- Присоедините трос к рычагу тормозной колодки.
- Вставьте трос в щит тормоза.
- Затяните гайку усилием 8 Нм.
4.
Примечание: Очистите элемент от грязи и смазки.
Установите левый задний тормозной диск. Затяните винт Torx усилием 35 Нм.
5. Закрепите левый задний тормозной суппорт.
- Снимите и отбракуйте хомут.
- Затяните болты усилием 115 Нм.
6.
Примечание: Процедуру регулировки следует выполнить в полном объеме.
Отрегулируйте колодки стояночного тормоза. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)
7. Установите задние колеса. Затяните гайки крепления колеса усилием 140 Нм.
8. Установите предохранитель 8 в BJB.
