Снятие
Внимание: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока предохранителей моторного отсека.
Примечание: Если наработка системы стояночного тормоза составляет менее 50000 циклов, допускается замена тросов стояночного тормоза. Если наработка системы стояночного тормоза превышает 50000 циклов, замена тросов стояночного тормоза допускается только в сборе с исполнительным механизмом. Проверить наработку стояночного тормоза можно при помощи T4, (ВКЛ/ВЫКЛ = 1 цикл). В случае обрыва или отсоединения троса во время движения автомобиля может потребоваться "процедура разблокировки исполнительного механизма стояночного тормоза", осуществляемая с помощью Т4.
1. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в "установочное положение".
2. Изолируйте электрическую цепь стояночного тормоза. Извлеките предохранитель 8 из BJB.
3.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные о поры.
Поднимите и подоприте автомобиль.
4. Снимите колеса.

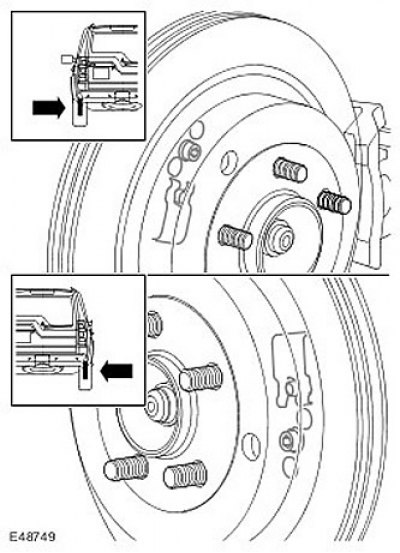

5. Отпустите регулятор колодок стояночного тормоза. Отпустите винт.
6.
Внимание: He допускайте, чтобы суппорт повис на тормозном шланге.

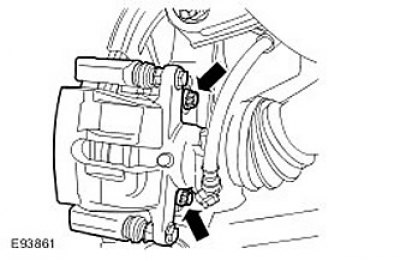

Переставьте правый задний тормозной суппорт.
- Выверните два болта.
- Используя подходящий хомут, закрепите тормозной суппорт.

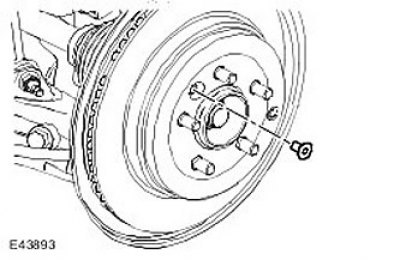

7. Снимите правый задний тормозной диск. Выверните винт.

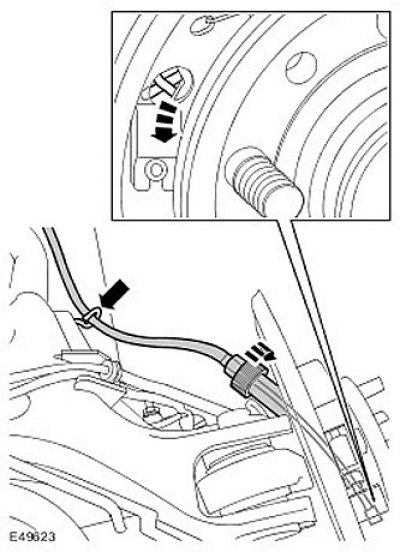

8. Отсоедините трос стояночного тормоза от ступи цы колеса.
- Полностью отпустите гайку.
- Высвободите трос из нижнего рычага.
- Отсоедините внутренний трос от тормозной колодки.
9.
Внимание: Кронштейн трубопровода сапуна топливного бака может быть легко поврежден при отсоединении его от шасси.

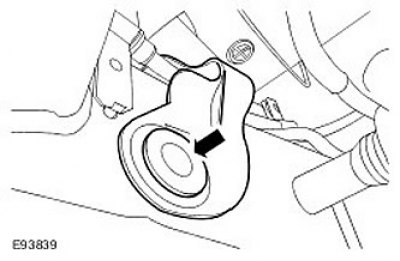

Освободите кронштейн трубопровода сапуна топливного бака. Снимите пластиковую вставку.

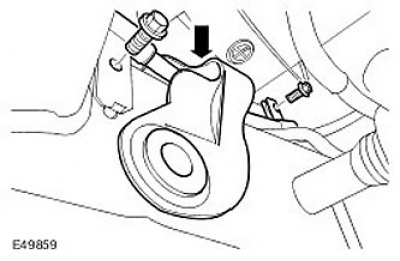

10. Высвободите правый трос стояночного тормоза.
- Выверните два болта.
- Высвободите трос стояночного тормоза из двух зажимов трубопровода.
- Высвободите трос из зажима на шасси.

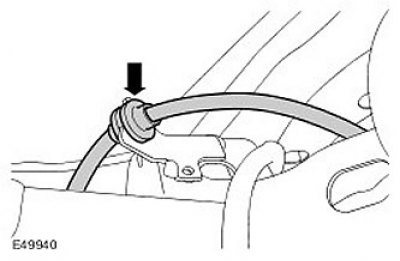

11. Высвободите правый трос стояночного тормоза.
12.
Внимание: При замене троса следите за тем, не попала грязь и влага.

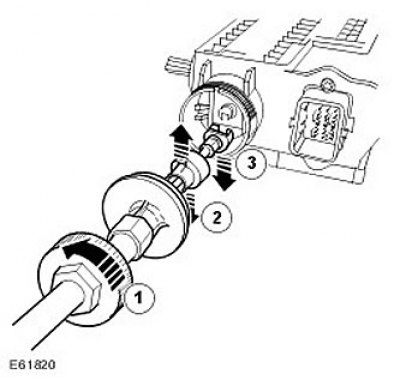

Снимите правый трос стояночного тормоза.
- Отпустите гайку.
- Высвободите зажим крепления троса. Высвободите и снимите трос.
Установка
1. Установите правый трос стояночного тормоза.
- Установите трос.
- Установите зажим крепления троса.
- Затяните гайку.
2. Закрепите кронштейн трубопровода сапуна топливного бака. Установите пластиковую вставку.
3. Установите и закрепите правый трос стояночного тормоза.
- Затяните болты усилием 22 Нм.
- Закрепите трос стояночного тормоза в двух зажимах трубопровода.
- Закрепите втулку троса на кронштейне кузова.
4.
Примечание: Установите стопорное кольцо троса тормоза, как показано.
Подсоедините трос стояночного тормоза к ступице колеса.
- Присоедините трос к рычагу тормозной колодки.
- Вставьте трос в щит тормоза.
- Затяните гайку усилием 8 Нм.
5.
Внимание: Очистите элемент от грязи и смазки.
Установите правый задний тормозной диск. Затяните винт Torx усилием 35 Нм.
6. Закрепите правый задний тормозной суппорт.
- Снимите и отбракуйте хомут.
- Затяните болты усилием 115 Нм.
7.
Примечание: Процедуру регулировки следует выполнить в полном объеме.
Отрегулируйте колодки стояночного тормоза. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)
8. Установите задние колеса. Затяните гайки крепления колеса усилием 140 Нм.
9. Установите предохранитель 8 в BJB.
