Предупреждение! Рассматриваемые автомобили оборудованы подушкой безопасности (SRS-системой). При выполнении работ рядом с деталями подушки безопасности отключайте батарею во избежание срабатывания системы и травм.
Снятие
1. Переведите ключ зажигания в положение OFF и отсоедините батарею от массы. Снимите положительную клемму батареи и выждите не менее 2 мин.

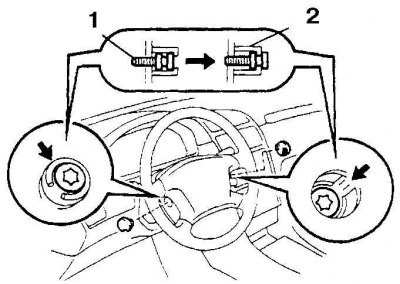

2. Поверните руль и установите колеса в положение езды по прямой, подденьте отверткой и удалите заглушки винтов по обеим сторонам руля. Отпустите два винта крепления модуля подушки безопасности (1 – винт с крестовым шлицем, 2 – корпус винта). Винты отпускайте до тех пор пока выемка на головке винта не зайдет в отверстие корпуса винта.

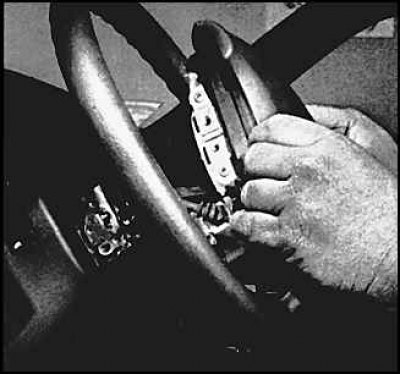

3. Снимите модуль безопасности.

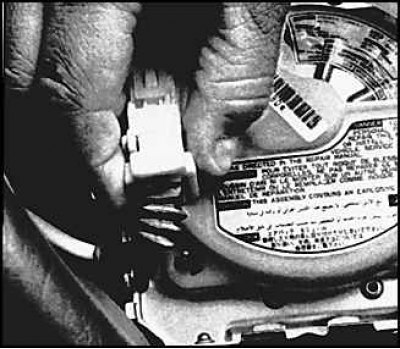

4. Нажмите на фиксатор разъема

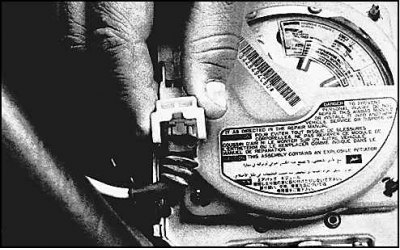

5. Отсоедините разъем.

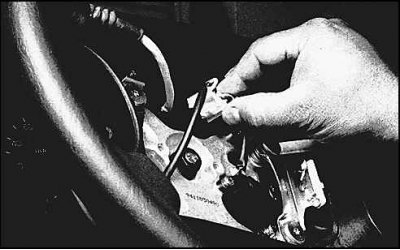

6. Отсоедините разъемы звукового сигнала и системы круиз-контроля.
7. Отверните гайку крепления руля и обозначьте положение руля относительно вала (на части автомобилей метки ориентации руля наносятся изготовителем).

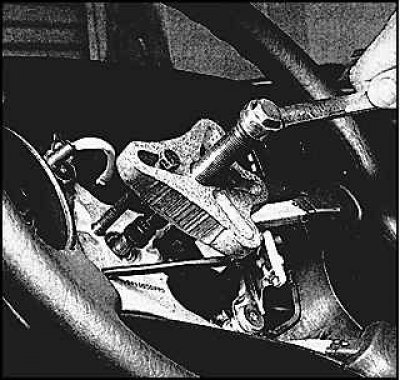

8. Выпрессуйте рулевое колесо. Снимите руль съемником. Запрещается снимать руль ударами по ступице.
Установка

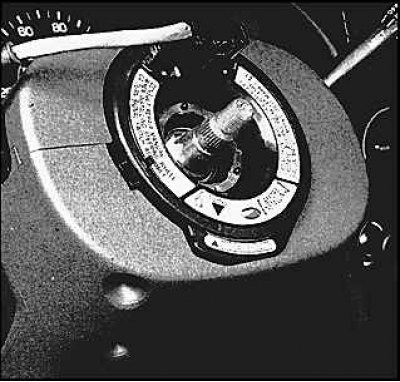

1. Убедитесь, что колеса установлены в положение езды по прямой. Поворачивайте спиральный провод против часовой стрелки до ощущения тугого вращения. Поверните провод по часовой стрелке на три оборота и совместите два указателя красного цвета. При правильной установке спираль должна поворачиваться в обе стороны на три оборота.
2. Совместите метки руля и вала, установите руль и затяните гайку с заданным моментом.
3. Присоедините разъемы круиз-контроля и звукового сигнала.
4. Присоедините разъем модуля безопасности.
5. Установите модуль безопасности и затяните винты с заданным моментом.
6. Присоедините к батарее провода.
