Расположение кожуха испарителя
- 1. Блок нагнетательного вентилятора
- 2. Усилитель воздушного кондиционера (4-цилиндровые двигатели)
- 3. Регулирующий клапан
- 4. Усилитель воздушного кондиционера (6-цилиндровые модели)
- 5. Электродвигатель нагнетательного вентилятора
- 6. Резистор негнетательного вентилятора
- 7. Терморезистор
- 8. Радиатор обогревателя
- 9. Испаритель
- 10. Сервопривод заслонки воздуховыпускного отверстия
- 11. Панель управления воздушного кондиционера
- выключатель кондиционера
- переключатель скоростей нагнетательного вентилятора
- переключатель режимов
- 12. Блок воздушного кондиционера
Кожух испарителя расположен под центральной частью приборной панели, рядом с нагнетательным вентилятором.
Снятие
1. Спустите давление в системе.
2. Отсоедините провод минусовой клеммы аккумулятора.

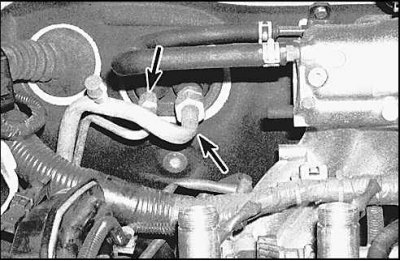

3. Отсоедините две трубки хладагента (указаны стрелками) от перегородки.

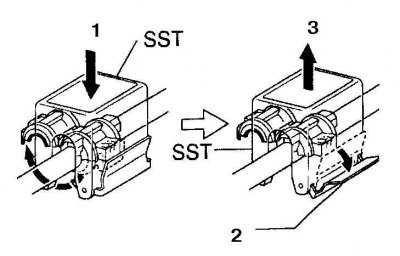

1. Нажмите сверху; 2. Поверните рычажок; 3. Потяните вверх
4. В моделях 1999 года для отсоединения трубок хладагента, используется специальный инструмент.
5. Слейте охлаждающую жидкость и отсоедините шланги от блока обогревателя.
6. Снимите отделку приборной доски и приборную доску.
7. Отсоедините провода от испарителя и кожуха нагнетательного вентилятора.

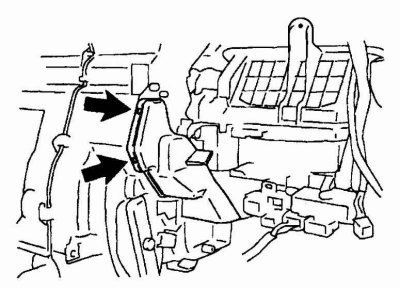

8. Снимите блок разъемов электрических проводов, расположенный в нижней части нагнетательного вентилятора. Снимите фиксаторы и воздушную трубу. Выкрутите монтажные болты кожуха нагнетательного вентилятора (указаны стрелками). Снимите блок нагнетательного вентилятора.

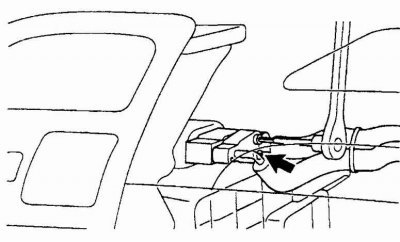

9. Выкрутите болты, крепящие расширительный клапан к испарителю.

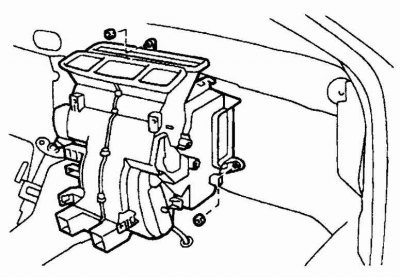

10. Снимите фиксаторы испарителя, отсоедините сливной шланг и снимите кожух испарителя.
11. Снимите датчик термостата, выкрутите винты и достаньте испаритель из кожуха.
Установка
Установка проводится в обратном порядке снятия.
