Электросхема комбинации приборов (Toyota Camry 1 «XV10»)

  • Главная
  • Тойота
  • Камри
  • XV10 (1991-1996)
  • Электрооборудование
  • Электрические схемы
  • Электросхема комбинации приборов
0

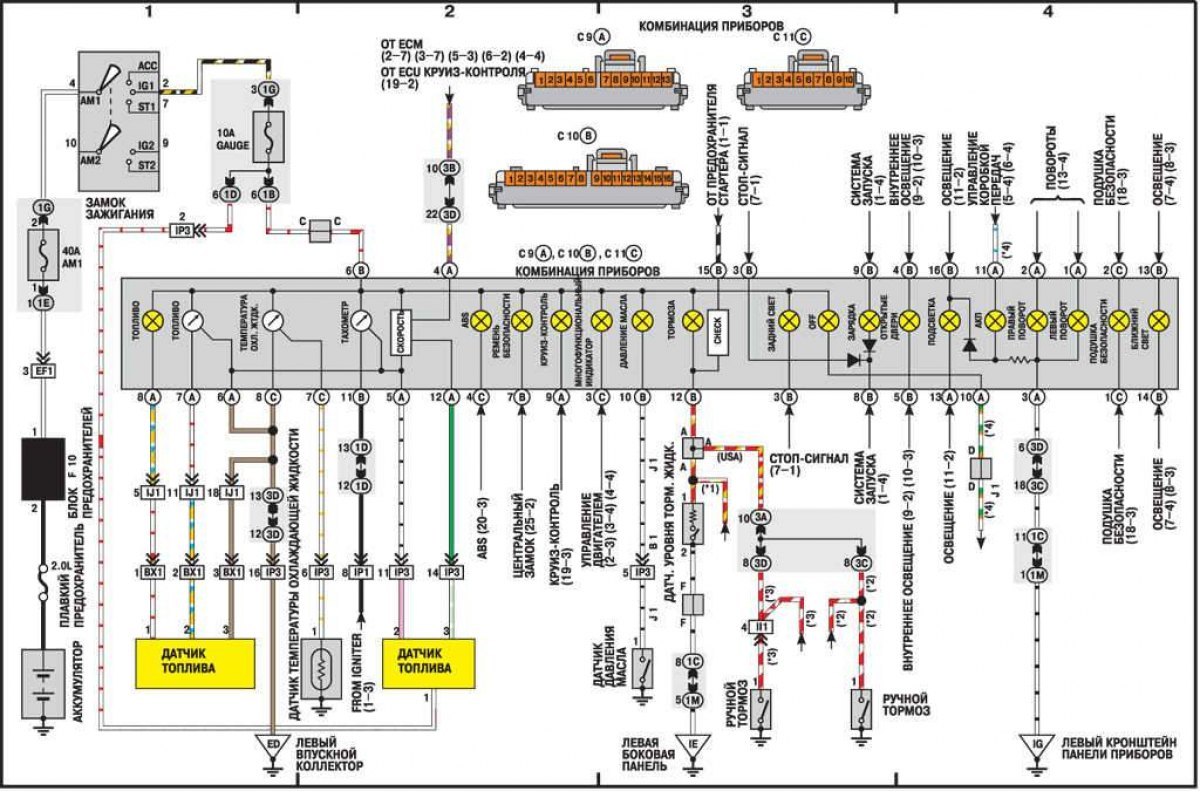

Электросхема комбинации приборов



Электросхема комбинации приборов
Открыть большую картинку в новой вкладке »


Электросхема комбинации приборов
Открыть большую картинку в новой вкладке »


(Весь материал скопирован с сайта autoinstruction.ru)
Статья проверена экспертом: Афанасий Михайловский
