Электросхема комбинации приборов [
Lexus RX300
]
Главная
Лексус
РИкс
1997-2003, бензин
Электрооборудование
Электрические схемы
0

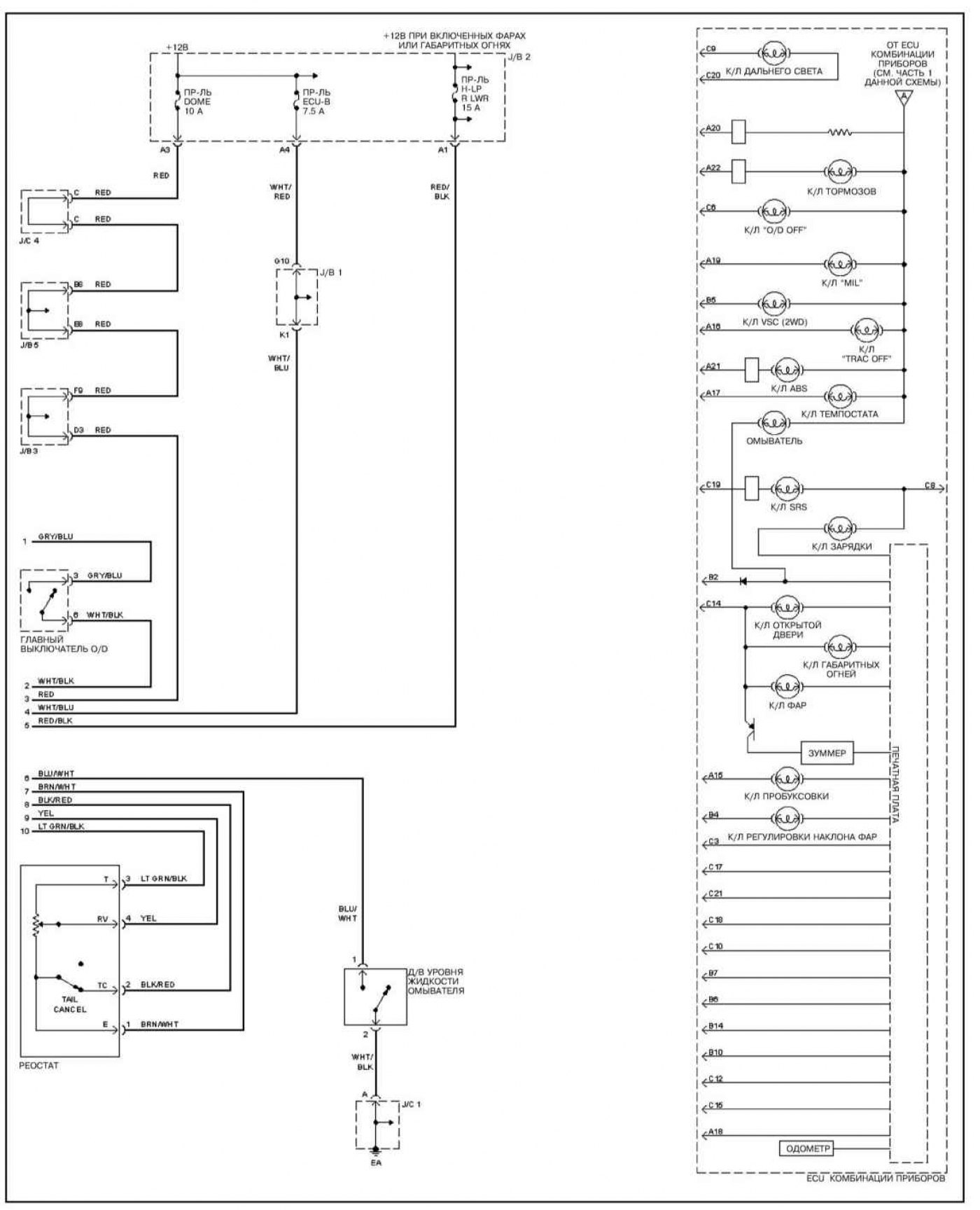

Комбинация приборов
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения на схемах электрических соединений находятся
здесь →
