Электросхема наружного освещения Lexus RX300
Главная
Лексус
РИкс
1997-2003, бензин
Электрооборудование
Электрические схемы
0

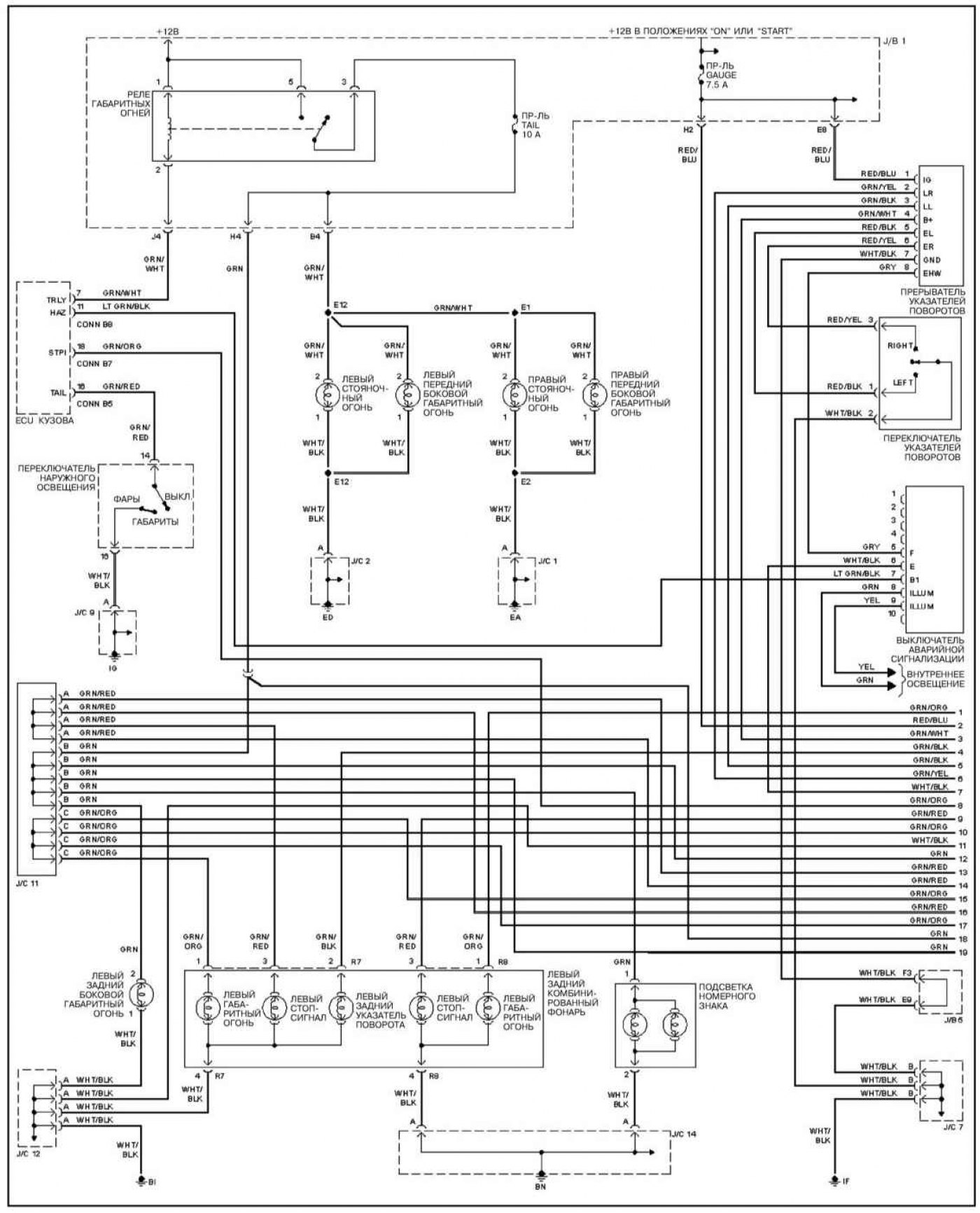

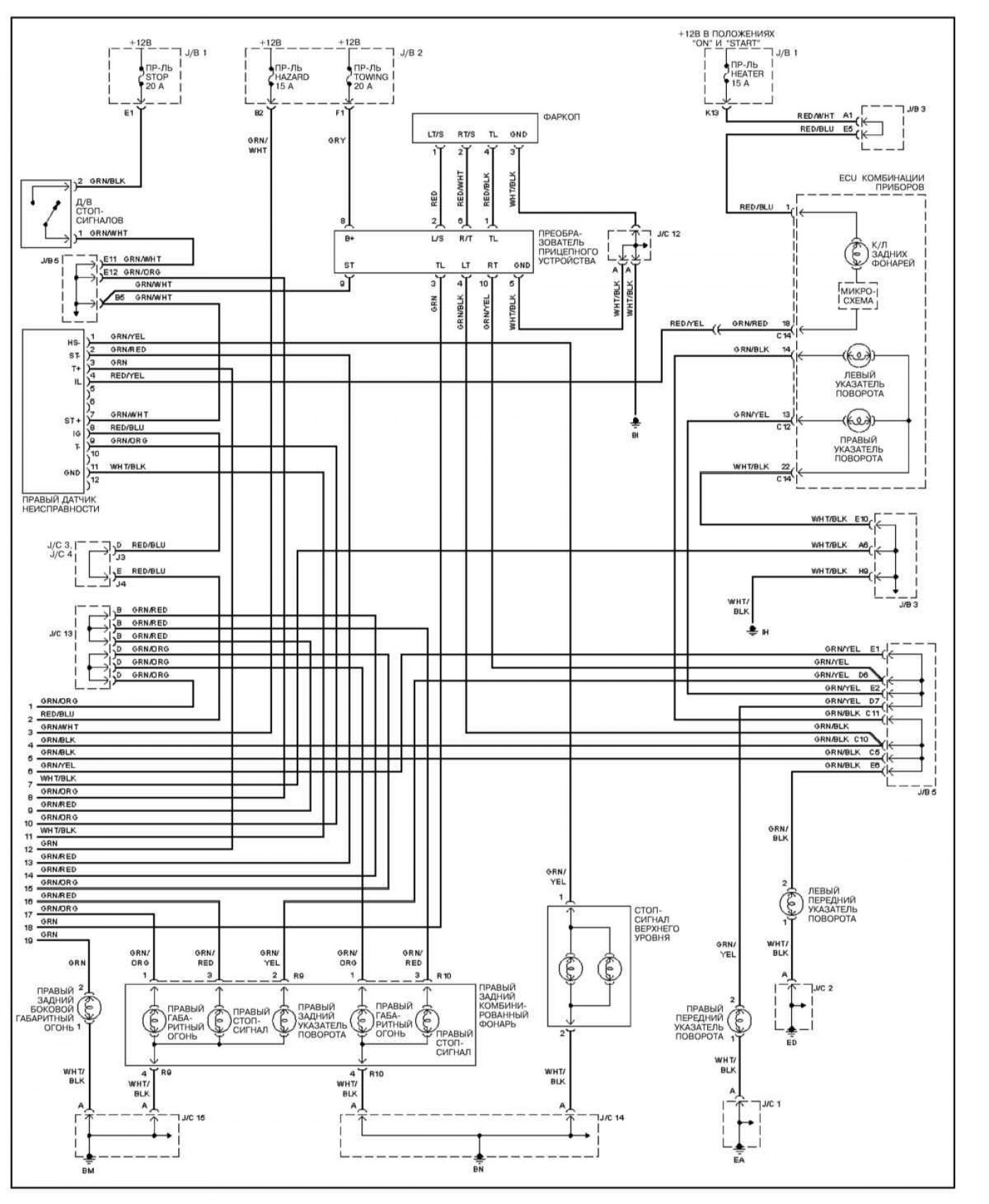

Наружное освещение
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения на схемах электрических соединений находятся
здесь →
