Обозначения на схемах
Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке
Расположение точек заземления указано (BI, BJ, BK, BL, BM, BN) и (IE, IF, IG, IH) и (EA, EA, EC, ED).
Расположение разъёмов (EA1, EB1, EC1) и узловых точек (E1÷E14).
Ниже приводятся списки точек заземления, узловых точек и разъёмов, сокращённые обозначения которых применены на схемах.
Узловые точки:
| B1 | В жгуте электропроводки кузова, у левой задней двери |
| B2 | В жгуте электропроводки кузова, в левой передней двери |
| B3 – B6 | В жгуте электропроводки кузова, за потолочной обивкой |
| B7 | В жгуте электропроводки кузова, под правым задним сиденьем |
| B8 | В жгуте электропроводки кузова, у двери задка |
| B9 | В жгуте электропроводки кузова, в правой задней двери |
| B10 | В жгуте электропроводки кузова, в верхней задней части автомобиля |
| B11 | В жгуте электропроводки кузова, в правой передней двери |
| E1 – E14 | См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке |
| I1 | В жгуте электропроводки панели приборов, у левого порога |
| I2 – I5 | В жгуте электропроводки панели приборов, в левой части панели приборов |
| I6 | В жгуте электропроводки панели приборов, за центральной частью панели приборов |
| I7 | В жгуте электропроводки панели приборов, в правой части панели приборов |
| I8, I9 | В жгуте электропроводки панели приборов, в левой части панели приборов |
| I10 – I12 | В жгуте электропроводки панели приборов, в правой части панели приборов |
[Оригинал опубликован на веб-сайте autoinstruction.ru]
Точки заземления:
BI, BJ, BK, BL, BM, BN
EA, EA, EC, ED — См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке.
IE, IF, IG, IH
Разъёмы
| A1 (13-контактный) | В основание левой передней стоки кузова |
| BB1 (13-контактный) | В основание правой передней стоки кузова |
| BC1 (чёрный, 2-конт.) | В левой задней части крыши |
| BC2 (12-контактный) | В левой задней части крыши |
| BC3 (синий, 6-конт.) | В левой задней части крыши |
| BD1 (18-контактный) | Над левой задней ступичной сборкой |
| BE1 (17-контактный) | Под сиденьем водителя |
| BF1 (17-контактный) | Под сиденьем переднего пассажира |

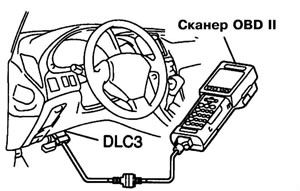

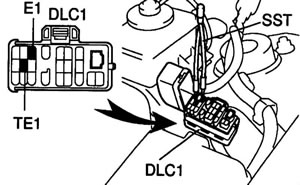

| DLC №1, №3 |   |
| EA1 (светло-серый, 4-контактный) | См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке |
| EB1 (серый, 4-конт.) | См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке |
| EC1 (серый, 17-конт.) | См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке |
| IA1 (светло-серый, 12-контактный) | У левого порога |
| IA2 (синий, 12-конт.) | У левого порога |
| IB1 (10-контактный) | У левого порога |
| IC1 (12-контактный) | У левого порога |
| IC2 (синий, 9-конт.) | У левого порога |
| ID1 (8-контактный) | В левой части панели приборов |
| IE1 (20-контактный) | У левой нижней панели обшивки |
| IE2 (10-контактный) | У левой нижней панели обшивки |
| IE3 (4-контактный) | У левой нижней панели обшивки |
| IF1 (10-контактный) | У правого кронштейна панели приборов |
| IG1 (3-контактный) | У правого кронштейна панели приборов |
| IH1 (серый, 20-конт.) | За вещевым ящиком |
| II1 (26-контактный) | У правого конца панели приборов |
| II2 (жёлтый, 2-конт.) | У правого конца панели приборов |
| IJ1 (20-контактный) | За вещевым ящиком |
| IK1 (оранжевый, 20-контактный) | За вещевым ящиком |
| IK2 (13-контактный) | За вещевым ящиком |
| IL1 (12-контактный) | У правого порога |
| IL2 (синий, 9-конт.) | У правого порога |
| IM1 (синий, 20-конт.) | У правого порога |
| IM2 (18-контактный) | У правого порога |
| IN1 (18-контактный) | У левого кронштейна панели приборов |
| J/C №1 | В двигательном отсеке, на правом крыле |
| J/C №2 | В двигательном отсеке, за левой фарой |
| J/C №3, №4 | За накладкой левого порога |
| J/C №5, №7 | За левой верхней частью панели приборов |
| J/C №8, №10 | За правой частью панели приборов |
| J/C №9 | За накладкой правого порога |
| J/C №11, №12, №15 | В левой части багажного отделения |
| J/C №13, №14 | В левой части двери задка |
| J/C №16, №17 | Под сиденьем водителя |
| J/C №18 | Под сиденьем перденего пассажира |
Аббревиатуры, использующиеся в названиях элементов
Помимо переччисленных ниже аббревиатур, на схемах используются также некоторые аббревиатуры аббревиатуры, относящиеся ко всему тексту Руководства.
| J/C | Соединительный разъём |
| J/B | Соединительный блок (предохранителей) |
| R/B | Блок реле |
| HID | Фары с газоразрядными лампами |
