Аудиосистема (без системы навигации)
Обозначения на схемах электрических соединений находятся здесь →

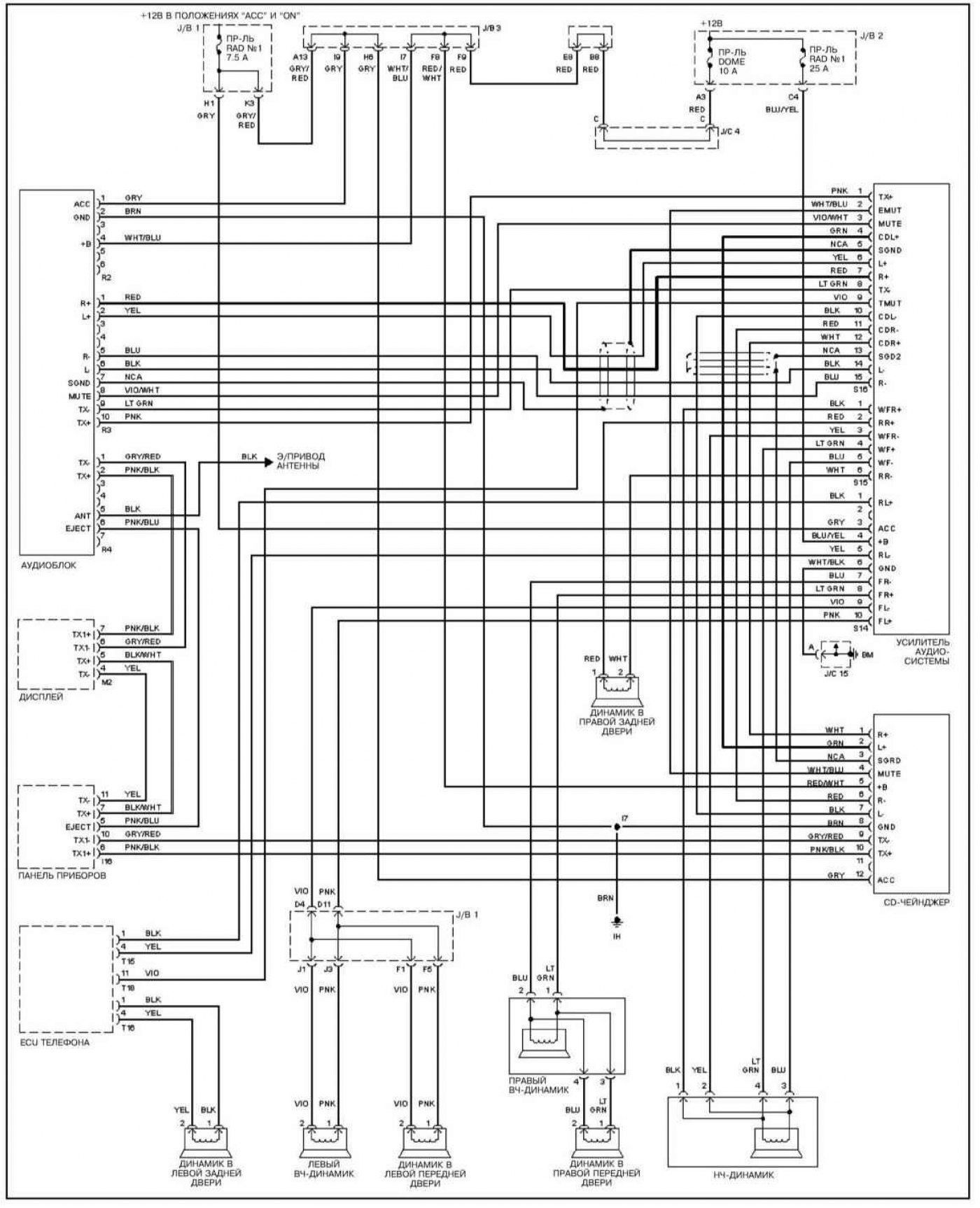

Аудиосистема (без системы навигации) (Lexus RX300)
Обозначения на схемах электрических соединений находятся здесь →
Статья проверена экспертом: Афанасий Михайловский
Аудиосистема (с системой навигации)
Электросхема системы навигации
Электросхема системы линии диагностики
Электросхема системы ECU кузова
Электросхема комбинации приборов
Электросхема системы навигации
Электросхема системы линии диагностики
Электросхема системы ECU кузова
Электросхема комбинации приборов
