Внимание! Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
Задний тормоз с тормозным барабаном
1 – элементы фиксации тормозной колодки; 2 – передняя тормозная колодка; 3 – штифт; 4 – тормозной щит; 5 – пробка смотрового отверстия; 6 – пробка; 7 – поршень; 8 – пружина; 9 – штуцер прокачки; 10 – гнездо; 11 – пылезащитный чехол; 12 – рабочий тормозной цилиндр; 13 – скоба крепления; 14 – рычаг ручного тормоза; 15 – регулировочный рычаг; 16 – кольцо; 17 – регулировочная планка; 18 – задняя тормозная колодка; 19 – пружина; 20 – стяжная пружина; 21 – пружина фиксации колодки

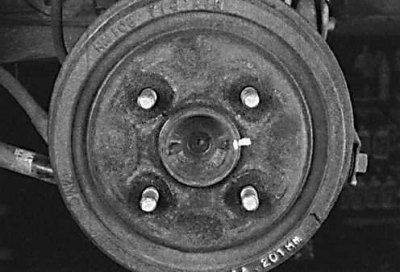

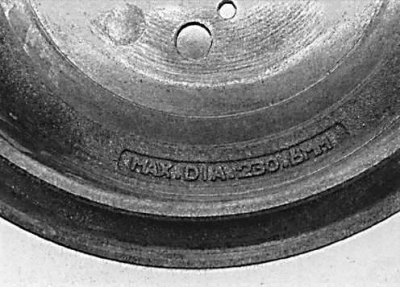

Максимальный диаметр внутренней части тормозного барабана выбит на наружной поверхности тормозного барабана.
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Отпустите ручной тормоз.
 |
 |
3. Отметьте взаимное положение тормозного барабана и ступицы для того, чтобы при установке тормозного барабана не нарушилась балансировка.
4. Используйте две отвертки, вставленные через отверстие в тормозном щите, для отвода тормозных колодок от тормозного барабана.
Оригинал можно просмотреть на сайте [www.AutoInstruction.ru]

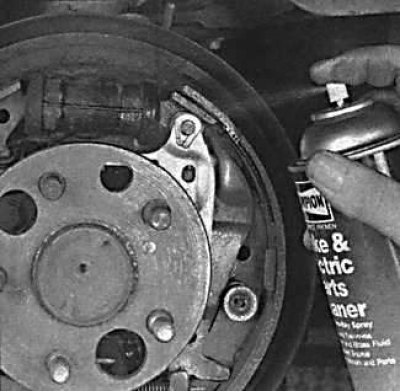

5. Использование специальной жидкости для очистки заднего тормоза.
 |
 |

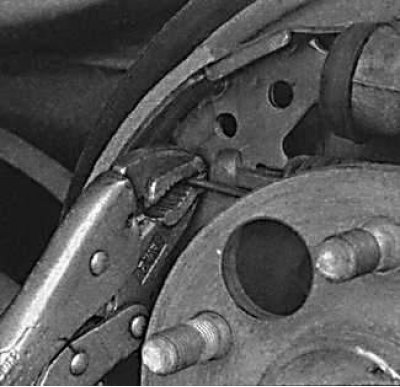

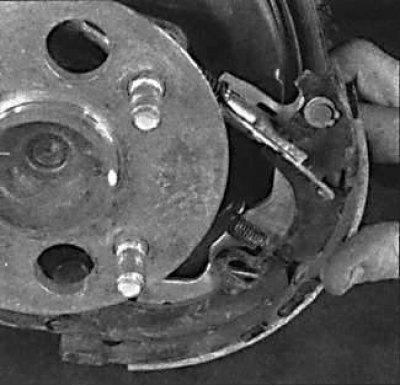

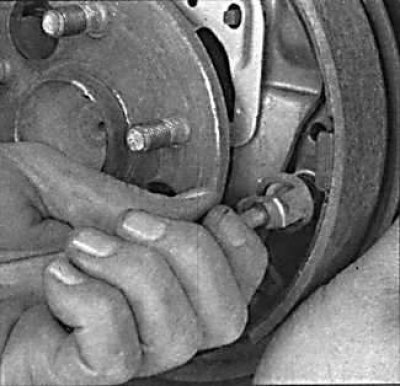

6. Снимите возвратную пружину с верхней части передней тормозной колодки.

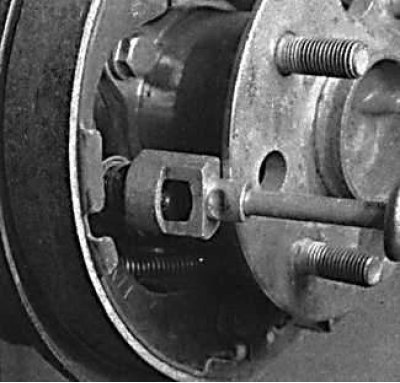

7. Снимите тарелку пружины фиксации тормозной колодки, нажимая на тарелку и поворачивая ее на 90°.

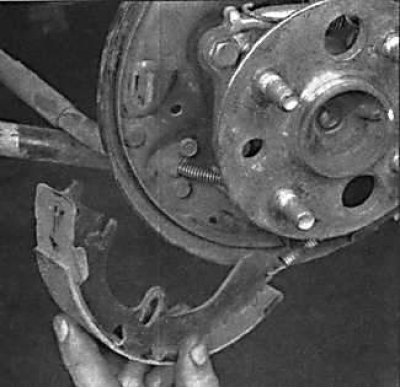

8. Снимите переднюю тормозную колодку и отсоедините от нее нижнюю возвратную пружину.
 |
 |

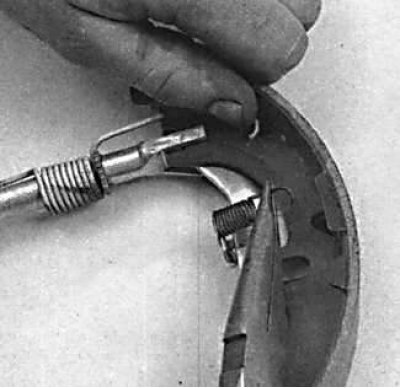

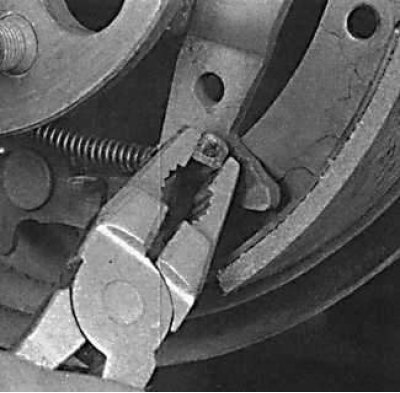

9. Снимите тарелку пружины фиксации задней тормозной колодки, нажимая на тарелку и поворачивая ее на 90°.
10. Снимите заднюю тормозную колодку вместе с регулировочной планкой.

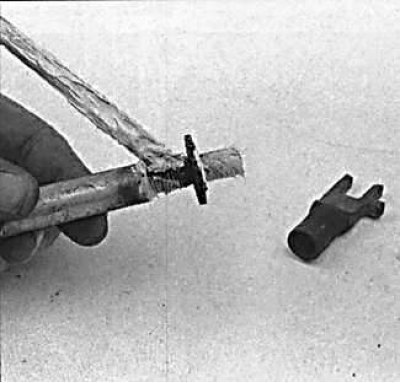

11. Отсоедините трос ручного тормоза от рычага на задней тормозной колодке.
 |
 |

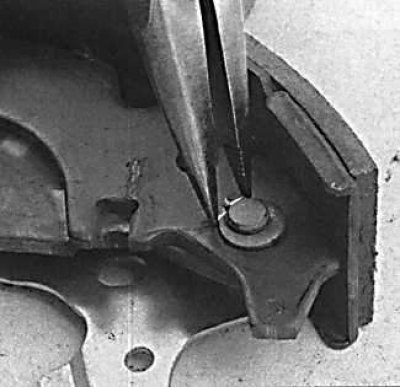

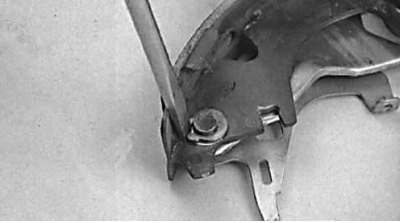

12. Снимите пружину регулиро вочной планки с задней тормозной колодки.
13. Отсоедините возвратную пружину и снимите регулировочную планку с задней тормозной колодки.
14. Снимите скобу фиксации и снимите с задней тормозной колодки регулировочный рычаг и рычаг ручного тормоза.
 |
 |

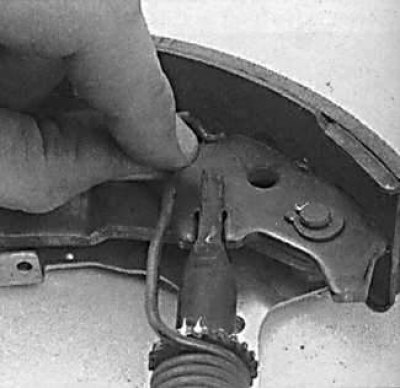

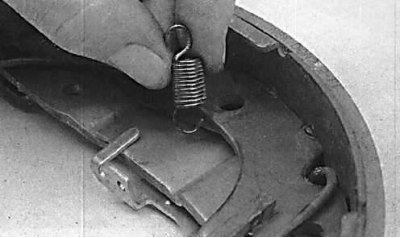

15. Установите регулировочный рычаг и рычаг ручного тормоза на тормозную колодку и закрепите скобой.
16. Нанесите тонкий слой высокотемпературной смазки на резьбу регулировочной планки.
17. Установите регулировоч ную планку на заднюю тормозную колодку и закрепите пружиной.
 |
 |

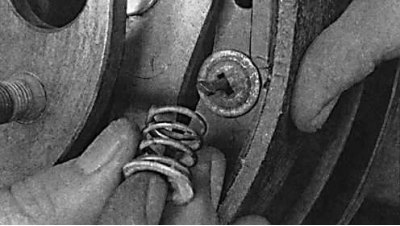

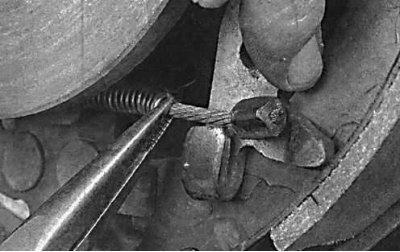

18. Установите пружину регулировочного рычага.

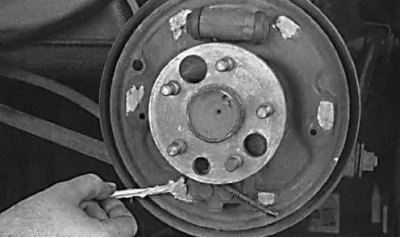

19. Нанесите слой высокотемпературной смазки на тормозной щит в местах контакта с колодками.
20. Установите трос ручного тормоза на рычаг ручного тормоза.
 |
 |

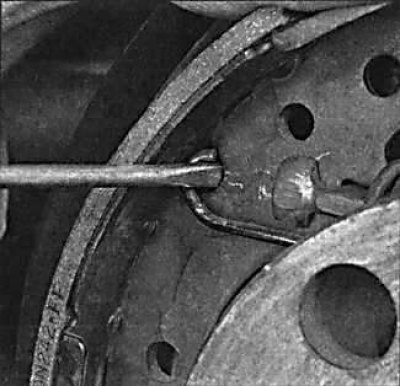

21. Установите заднюю тормозную колодку на место, пропустите через колодку штифт, установите пружину и закрепите пружину тарелкой, нажимая тарелку и поворачивая ее на 90°.
22. Установите на колодки нижнюю возвратную пружину, затем установите переднюю колодку на тормозной щит и закрепите ее.
23. Закрепите верхнюю возвратную пружину на передней тормозной колодке.
 |
 |

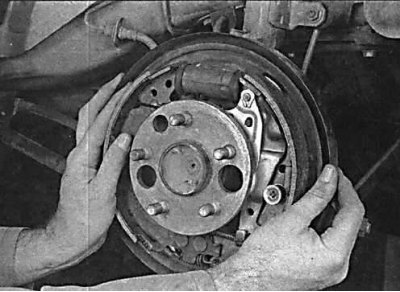

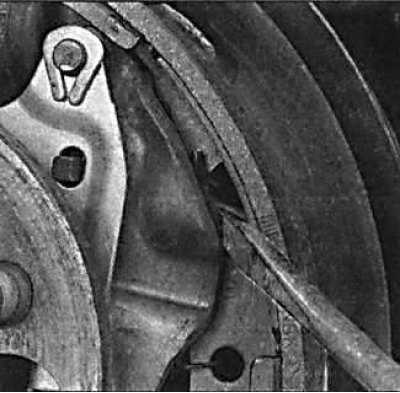

24. Перемещая отверткой рычаг ручного тормоза, проверьте, что верхняя возвратная пружина не отсоеди нилась от задней тормозной колодки.
25. Перемещая тормозные колодки, проверьте надежность их крепления.

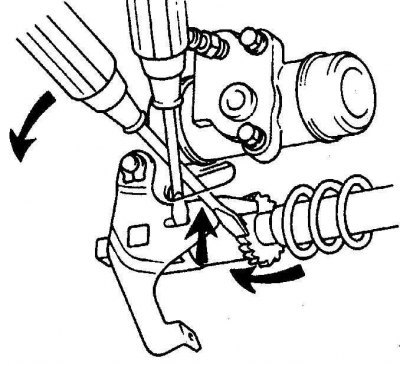

26. Если тормозной барабан не снимается со ступицы, проверьте, что стояночный тормоз полностью отпущен. Если тормозной барабан все еще не снимается со ступицы, необходимо отвести от него тормозные колодки. Это может быть выполнено после снятия пробки с тормозного щита. Используя узкую отвертку через отверстие в тормозном щите переместите рычаг от зубчатого колеса регулировочной планки и второй отверткой, вращая зубчатое колесо, отведите тормозные колодки от тормозного барабана.
27. Соблюдая осторожность, очистите внутреннюю поверхность тормозного барабана от тормозной пыли и грязи. Очистите наружную поверхность тормозного барабана и проверьте на очевидные признаки износа или повреждений, наличие трещин вокруг отверстий под болты крепления колеса. При необходимости замените барабан. Измерьте внутренний диаметр тормозного барабана.
28. Установите тормозной барабан.
29. Установите колесо и опустите автомобиль.
Многократно затяните рычаг ручного тормоза для того, что бы отрегулировать положение задних тормозных колодок.
