а) Удалите остатки прокладок с рабочих поверхностей блока скребком, шабером, металлической щеткой.
б) Растворителем и мягкой щеткой окончательно очистите блок цилиндров.

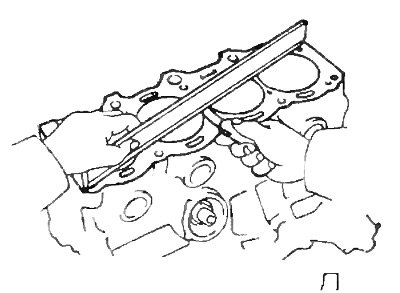

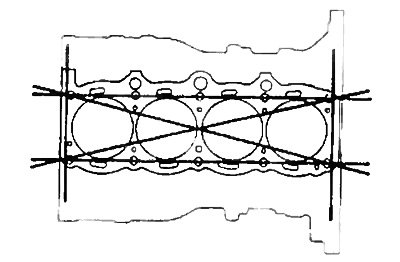

2. Проверьте поверхность газового стыка блока цилиндров на неплоскостность с помощью прецизионной линейки и плоского щупа.
Максимальная неплоскостность:
- 3S-FE, 4S-FE — 0,05 мм
- ЗС-Т — 0,20 мм
Если неплоскостность превышает указанное значение, замените блок цилиндров или прошлифуйте его.
 |
 |
3. Проверьте зеркало цилиндров на наличие вертикальных царапин.
Если имеется наличие глубоких царапин, то переточите блок цилиндров под ремонтный размер или замените блок цилиндров, при необходимости.
4. Проверьте диаметр цилиндра.

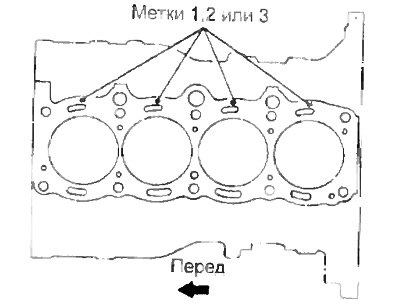

Примечание: имеются три размерных группы стандартных диаметров цилиндров, обозначенных метками "1", "2" и "3" соответственно. Метка нанесена на поверхности блока цилиндров, как показано на рисунке.

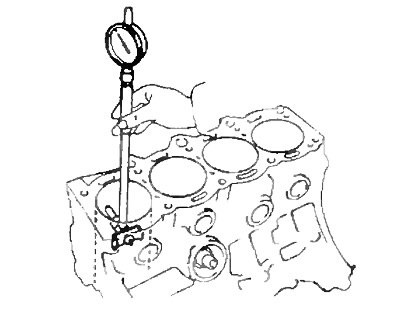

Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А, В и С в поперечном (1) и продольном (2) направлениях, как показано на рисунке.
3S-FE:
Номинальный диаметр:
- метка "1" — 86,000 -86,010 мм
- метка "2" — 86,010 - 86,020 мм
- метка "3" — 86,020 - 86,030 мм
Максимальный диаметр:
- номинальный — 86,23 мм
- ремонтный (0,50) — 86,73 мм
4S-FE:
Номинальный диаметр:
- метка "1 — 82,500 -82,510 мм
- метка "2 — 82,510 - 82,520 мм
- метка "3" — 82,520 - 82,530 мм
Максимальный диаметр — 82,73 мм
ЗС-Т:
Номинальный диаметр:
- метка "1" — 86,00 - 86,01 мм
- метка "2" — 86,01 - 86,02 мм
- метка "3" — 86,02 - 86,03 мм
Максимальный диаметр:
- номинальный — 86,23 мм
- ремонтный (0,50) — 86,73 мм
Если диаметр больше максимально допустимого, расточите все четыре цилиндра. При необходимости замените блок цилиндров.
 |
 |

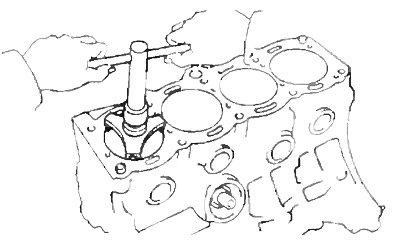

5. Снимите развёрткой гребень в верхней части блока цилиндров, если износ меньше 0,2 мм.
