Снятие насоса охлаждающей жидкости (3S-FE, 4S-FE)
1. Слейте охлаждающую жидкость.
2. Снимите ремень привода ГРМ (подраздел "Снятие ремня привода ГРМ").
Примечание: не снимайте зубчатые шкивы распределительных валов, масляного насоса и коленчатого вала.
3. Отверните болт и снимите регулировочный кронштейн генератора.
3S-FE, 4S-FE
4. Снимите насос охлаждающей жидкости и крышку в сборе.

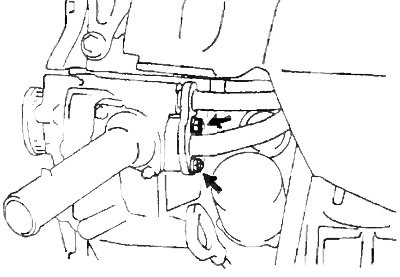

а) Отверните две гайки перепускной трубки охлаждающей жидкости.

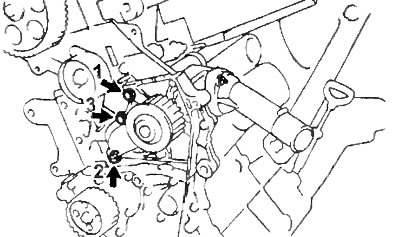

б) Отверните три болта, в указанной на рисунке последовательности.
Снятие и установка насоса охлаждающей жидкости (3S-FE, 4S-FE). 1 - насос охлаждающей жидкости, 2 - прокладка, 3 - крышка насоса охлаждающей жидкости, 4 - регулировочный кронштейн генератора, 5 - промежуточный шкив, 6 - кольцевое уплотнение, 7 - пружина ролика-натяжителя, 8 - натяжной ролик, 9 - защита жгута проводов, 10 - направляющая ремня привода ГРМ, 11 - шкив коленчатого вала, 12 - крышка №1 ремня привода ГРМ, 13 - правая опора крепления двигателя, 14 - крышка №2 ремня привода ГРМ, 15 - ремень привода ГРМ, 16 - провод генератора, 17 - разъем генератора, 18 - пластинчатая шайба (модели с кондиционером), 19 - генератор, 20 - высоковольтные провода, 21 - свеча зажигания.

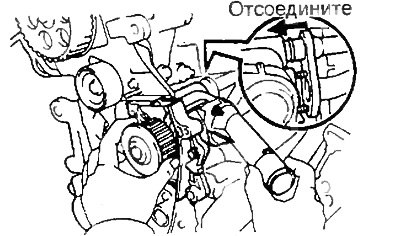

в) Отсоедините крышку насоса охлаждающей жидкости от перепускной трубки, и снимите насос охлаждающей жидкости и крышку в сборе.
г) Снимите прокладку и два кольцевых уплотнения с насоса охлаждающей жидкости и перепускной трубки.

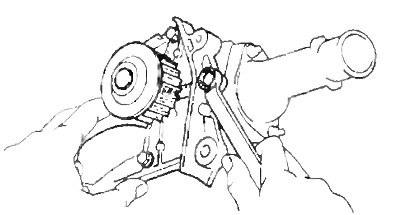

5 Отверните три болта, снимите насос охлаждающей жидкости и прокладку.
(3C-T)
1. Слейте охлаждающую жидкость.
2. Снимите ремень привода ГРМ.
3. Снимите зубчатый шкив привода ТНВД и ТНВД.

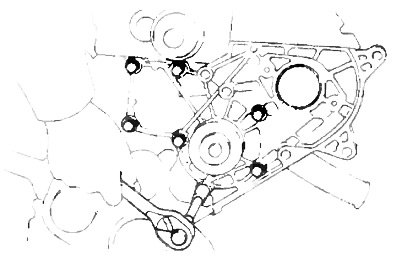

4. Выверните болты и снимите насос охлаждающей жидкости.
Проверка насоса охлаждающей жидкости
1. Убедитесь визуально в отсутствии утечек охлаждающей жидкости через соединения и воздушное отверстие.

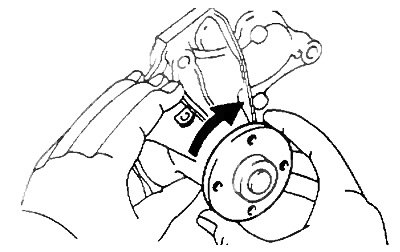

2. Проверните шкив и убедитесь в легком и бесшумном вращении вала насоса. При наличии неисправностей замените насос в сборе.
Установка насоса охлаждающей жидкости (3S-FE, 4S-FE)
1. Установите насос охлаждающей жидкости на крышку, установив новую прокладку и затянув три болта.
- Момент затяжки — 9 Нм
2. Установите насос охлаждающей жидкости и крышку в сборе.

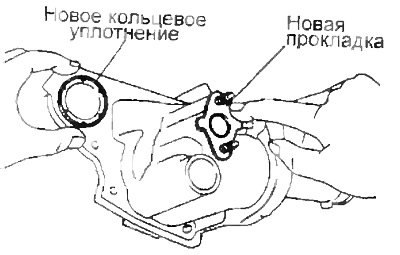

а) Установите новое кольцевое уплотнение и прокладку на насос охлаждающей жидкости.

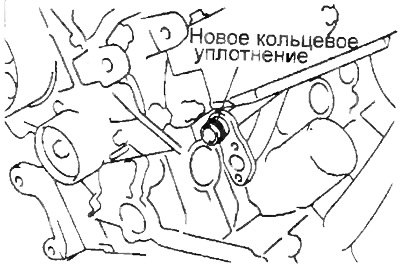

б) Установите новое кольцевое уплотнение на перепускную трубку охлаждающей жидкости.

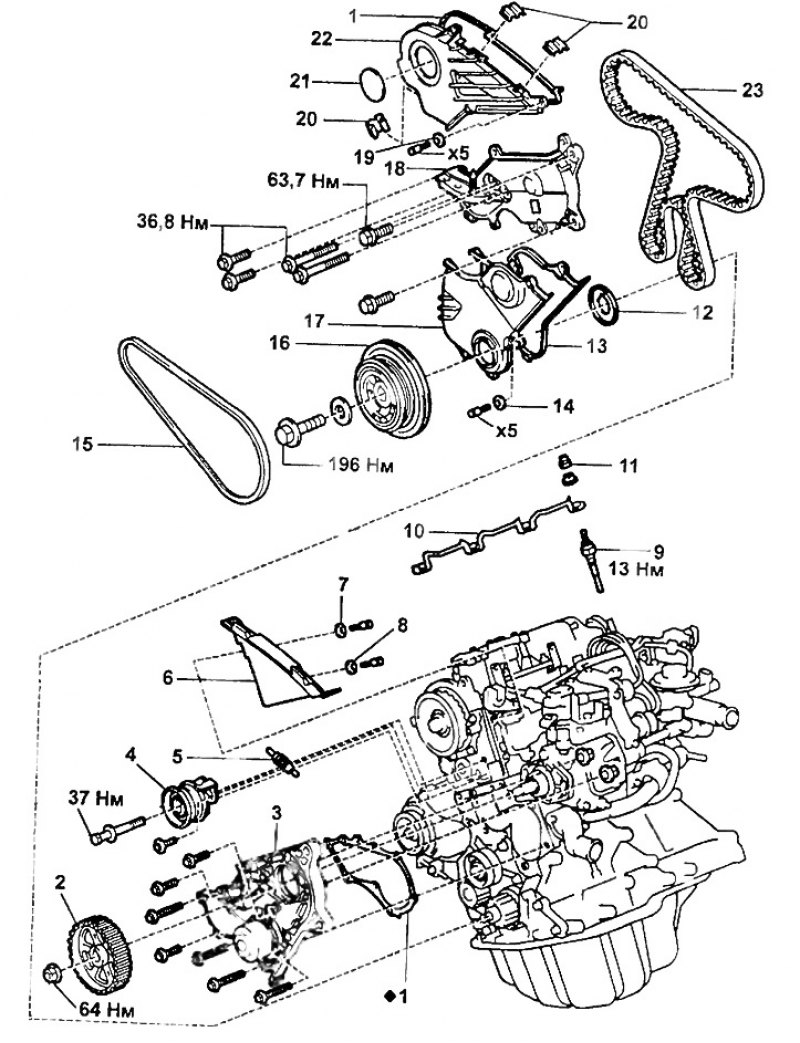

Снятие и установка насоса охлаждающей жидкости (ЗС-Т). 1 - прокладка, 2 - зубчатый шкив привода ТНВД, 3 - насос охлаждающей жидкости, 4 - натяжной ролик, 5 - натяжная пружина, 6 - крышка N23 ремня ГРМ, 7 и 8 - шайбы, 9 - свеча накаливания, 10 - шина свечей накаливания, 11 - изолятор шайба, 12 - направляющая ремня ГРМ, 13 - прокладка, 14 - шайба, 15 - ремень привода генератора, 16 - шкив коленчатого вала, 17 - крышка №2 ремня ГРМ, 18 - кронштейн опоры двигателя, 19 - шайба, 20 - зажим, 21 - технологическая крышка, 22 - крышка ремня ГРМ, 23 - ремень привода ГРМ.
в) Нанесите мыльный раствор на кольцевое уплотнение перепускной трубки охлаждающей жидкости.

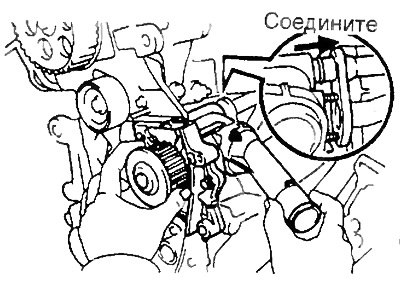

г) Подсоедините перепускную трубку к насосу охлаждающей жидкости.

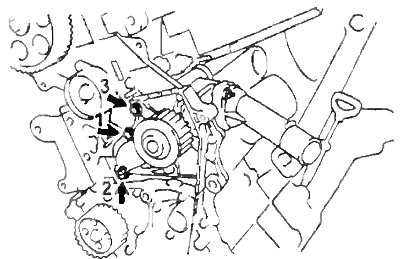

д) Установите насос охлаждающей жидкости и затяните три болта, в показанной на рисунке последовательности.
- Момент затяжки — 9 Нм
е) Затяните две гайки перепускной трубки охлаждающей жидкости.
- Момент затяжки — 9 Нм
3. Установите регулировочный кронштейн генератора, затянув болт.
- Момент затяжки — 27 Нм
4. Установите ремень привода ГРМ (см. подраздел "Установка ремня привода ГРМ").
(ЗС-Т)
5. Установите новую прокладку и насос охлаждающей жидкости. Затяните болты крепления.
- Момент затяжки — 18 Нм

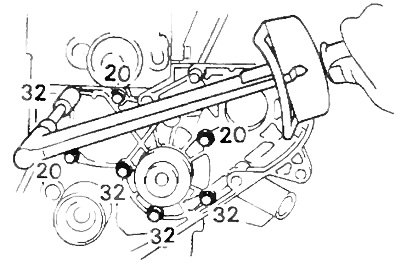

Примечание: длины болтов (в мм) указаны на рисунке.
[Оригинал можно просмотреть на сайте www.Autoinstruction.ru]
6. Установите зубчатый шкив привода ТНВД и ТНВД.
7. Установите ремень привода ГРМ.
(Все двигатели)
8. Заполните систему охлаждающей жидкостью (см раздел "Технической обслуживание и общие процедуры проверки и регулировки").
9. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
