Монтажный блок №1 (на панели инструментов)

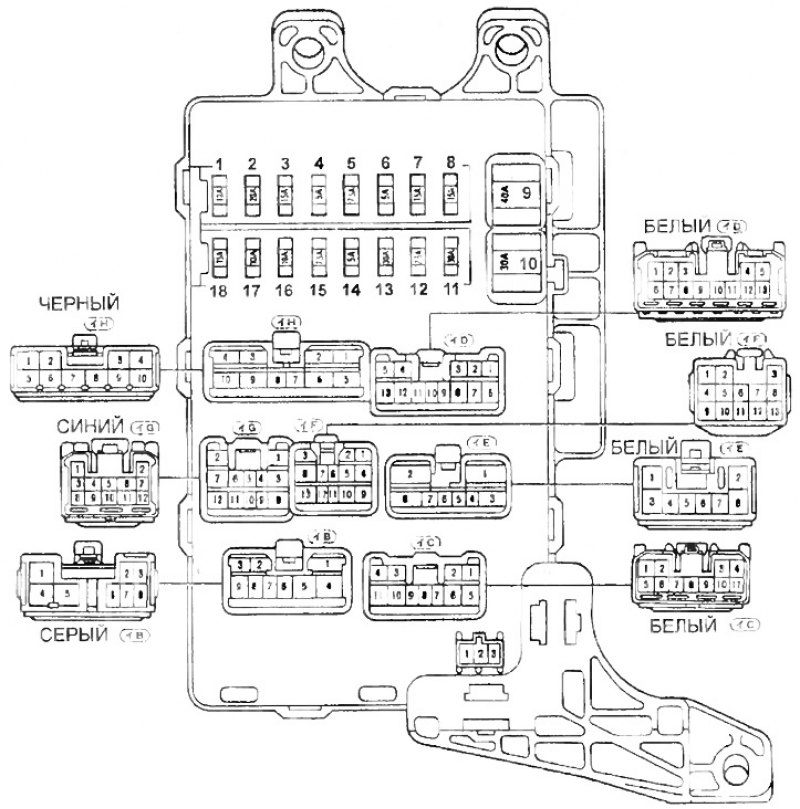

Расположение разъемов и предохранителей монтажного блока №1 (назначение и номинал предохранителей см. таблицу)
1 - интегрированное реле, 2 - реле задних габаритов, 3 - реле обогревателя заднего стекла, 4, 5 - фильтр радиопомех №1 и 2, 6 - главное силовое реле.

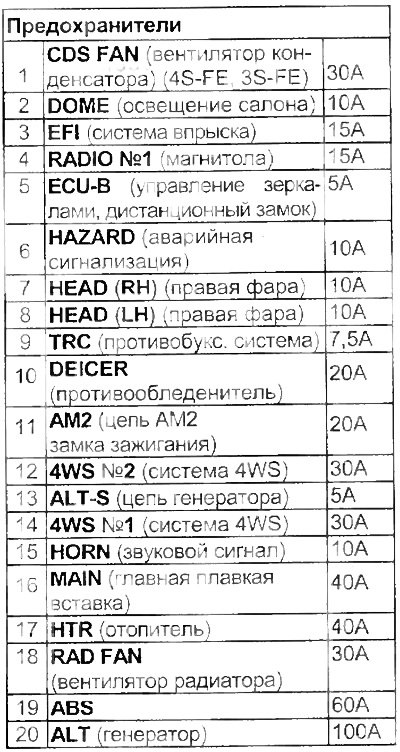

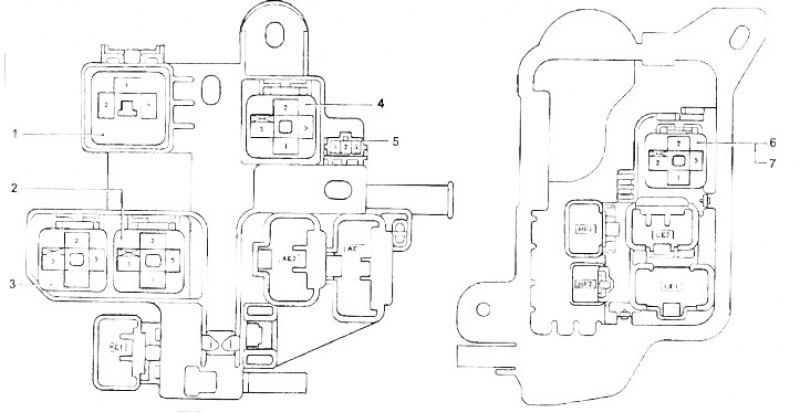

Блок реле №1 (правая сторона перегородки моторного отсека)
Блок реле №4 (левая сторона перегородки моторного отсека)
1 - реле-прерыватель указателей поворота, 2 - реле антиобледенителя, 3 - реле противотуманных фар, 4 - реле ламп освещения при повороте, 5 - диод реле ламп освещения при повороте, 6 - реле топливного насоса (4S-FE, 3S-FE), 7 - реле системы повышения холостого хода при включении отопителя (ЗС-Т).
Блок реле №5 (левая сторона моторного отсека)
Блок реле ABS (правая сторона моторного отсека)
1 - реле вентилятора радиатора №3, 2 - реле вентилятора радиатора №2, 3 - реле вентилятора радиатора №1, 4 - реле электромагнитных клапанов ABS, 5 - реле привода ABS.
