Электросхема стоп-сигналов (до 96.5) Camry Vista 4
«V40»
Главная
Тойота
Камри
1994-1998
Электрооборудование
Электрические схемы
0

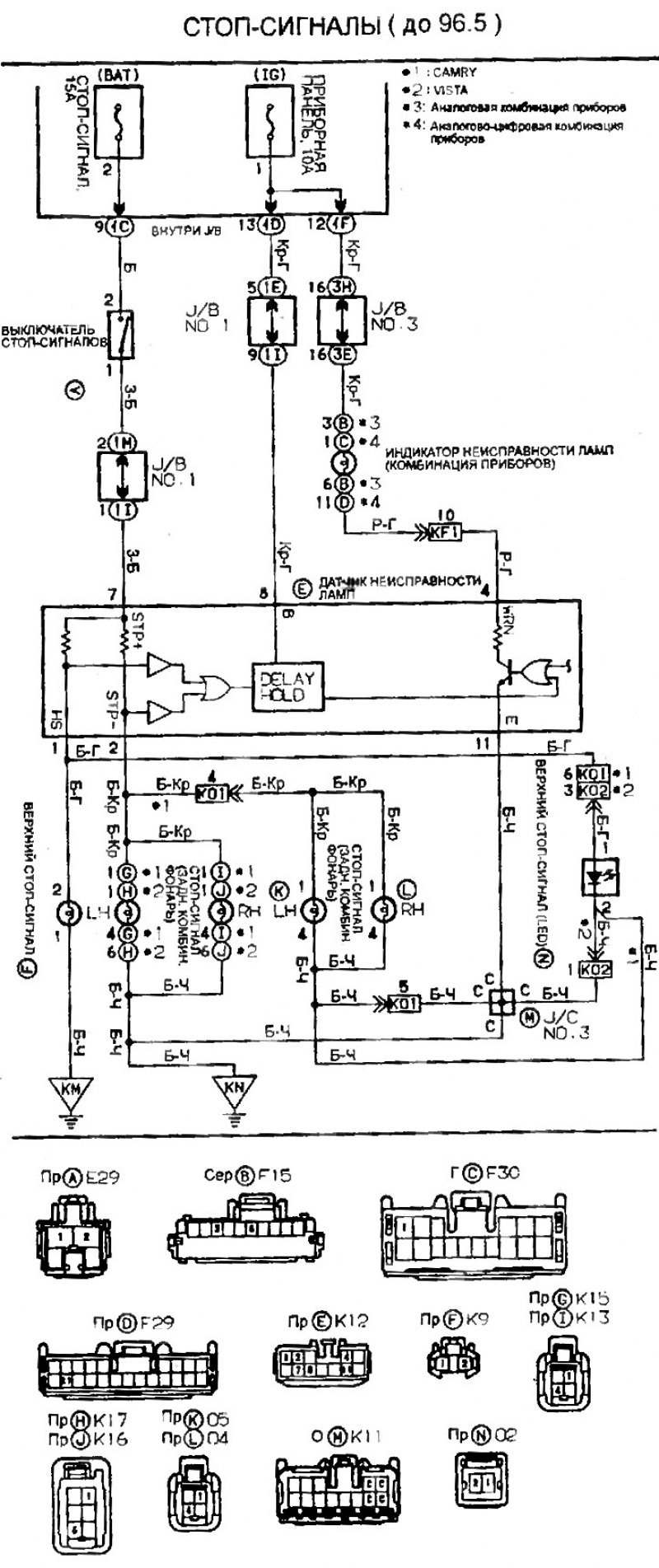

Стоп-сигналы (до 96.5)
Обозначения, применяемые на схемах электрооборудования находятся
здесь →
