Установка блока манометров
1. Присоедините зарядные шланги к блоку манометров. Затяните гайки от руки.
2. Закройте предохранительные клапаны на зарядных шлангах.
3. Закройте клапаны блока манометров.
4. Снимите заглушки с сервисных клапанов линий охлаждения.

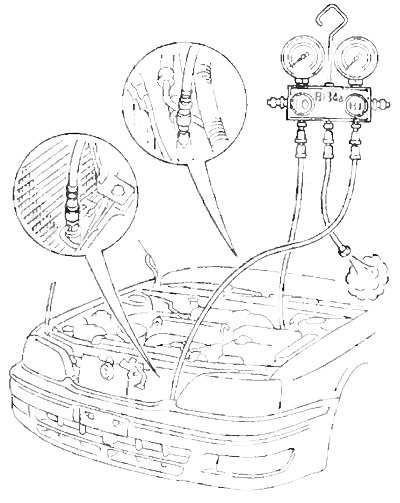

5. Присоедините зарядные шланги к сервисным клапанам. Убедитесь, что шланги высокого и низкого давления подключены к соответствующим сервисным клапанам.
6. Откройте предохранительные клапаны зарядных шлангов.
Снятие блока манометров
1. Закройте клапаны блока манометров.
2. Закройте предохранительные клапаны на зарядных шлангах.
2. Отсоедините зарядные шланги от сервисных клапанов линий охлаждения.
3. Установите заглушки на сервисные клапаны.
Проверка реле

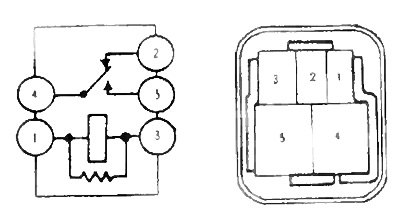

1. Проверка главного реле отопителя.
а) Проверьте постоянное наличие проводимости между выводами "1" и "3".
б) Проверьте наличие проводимости между выводами "2" и "6".
в) Проверьте наличие проводимости между выводами "4" и "2" реле при подаче напряжения аккумулятора на выводы "1" и "3".

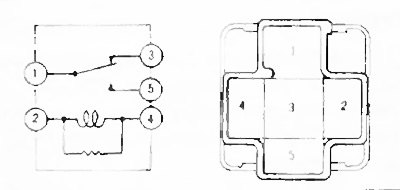

2. Проверка реле №2 вентилятора.
а) Проверьте постоянное наличие проводимости между выводами "2" и "4".
б) Проверьте наличие проводимости между выводами "1" и "3".
в) Проверьте наличие проводимости между выводами "1" и "6" реле при подаче напряжения аккумулятора на выводы "2" и "4".

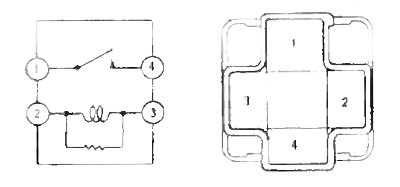

3. Проверка реле №3 вентилятора.
а) Проверьте постоянное наличие проводимости между выводами 2" и "3".
б) Проверьте отсутствие проводимости между выводами "1" и "4".
в) Проверьте наличие проводимости между выводами "1" и "4" реле при подаче напряжения аккумулятора на выводы "2" и "3".
4. Проверка реле EX-HI.
а) Проверьте постоянное наличие проводимости между выводами "2" и "3".
б) Проверьте отсутствие проводимости между выводами "1" и "4".
в) Проверьте наличие проводимости между выводами "1" и "4" реле при подаче напряжения аккумулятора на выводы "2" и "3".

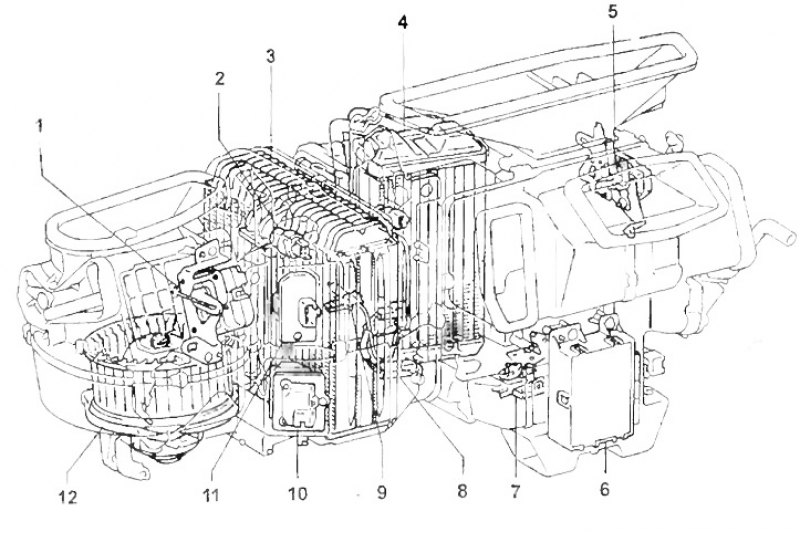

Блок охлаждения и отопитель. 1 - сервопривод заслонки забора воздуха, 2 - реле EX-HI, 3 - испаритель, 4 - радиатор отопителя, 5 - сервопривод заслонки направления обдува, 6 - усилитель кондиционера, 7 - сервопривод заслонки смешения потоков воздуха, 8 - датчик температуры охлаждающей жидкости, 9 - датчик температуры за испарителем, 10 - силовой транзистор, 11 - резистор вентилятора отопителя, 12 - электродвигатель вентилятора отопителя.

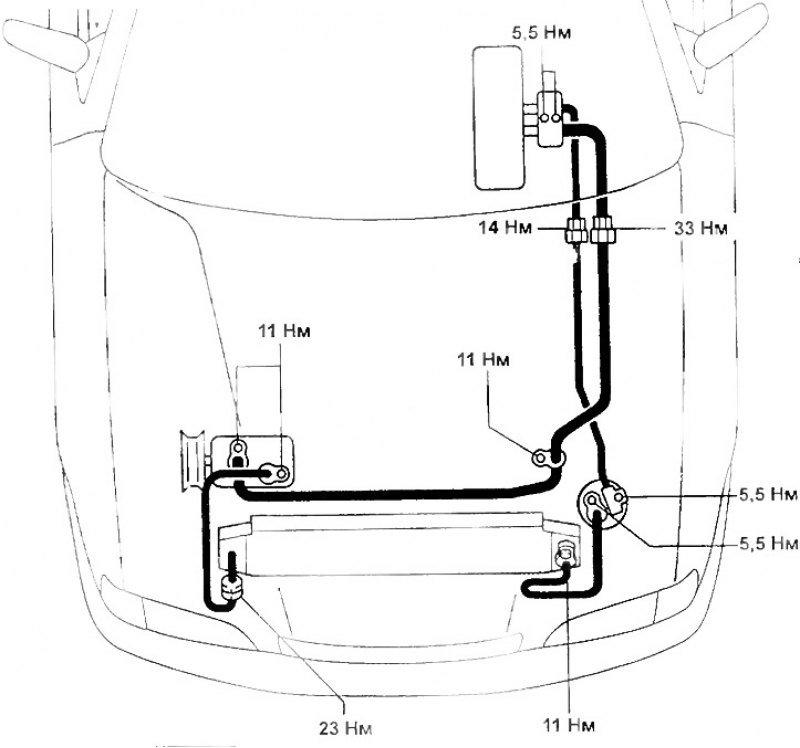

Моменты затяжки резьбовых соединений системы кондиционирования.

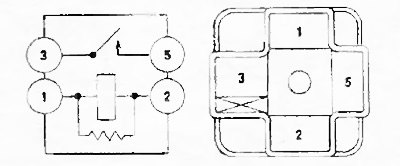

5. Проверка реле электромагнитном муфты.
а) Проверьте постоянное наличие проводимости между выводами "1" и "2".
б) Проверьте отсутствие проводимости между выводами "3" и "6".
в) Проверьте наличие проводимости между выводами "3" и "6" реле при подаче напряжения аккумулятора на выводы "1" и "2".
