Снятие лобового стекла
1. Снимите вентиляционную решетку.

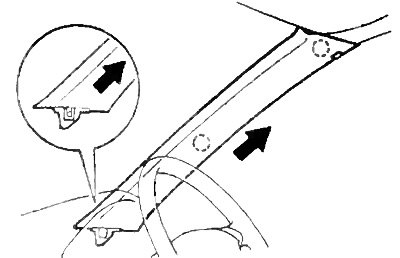

2. Отсоедините два пистона и снимите верхнюю отделку передней стойки, как показано на рисунке.
3. Снимите солнцезащитные козырьки и держатели.

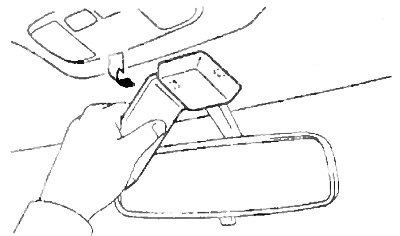

4. Снимите внутреннее зеркало.
5. Снимите передний плафон освещения в сборе.
6. Снимите верхние боковые ручки салона.
7. Снимите боковые и верхний молдинги лобового стекла.
8. Снимите лобовое стекло.

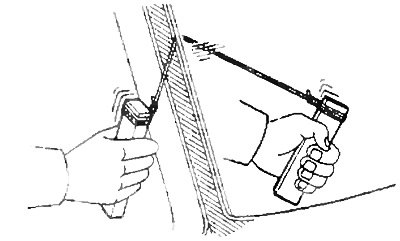

а) Протяните струну из салона.
б) Закрепите концы струны на деревянных брусках.
Примечание: наклейте липкую ленту на внешнюю поверхность лобового стекла, чтобы не поцарапать поверхность.
Внимание: при снятии стекла, постарайтесь не повредить окрашенные поверхности и отделку. Чтобы не повредить панель при снятии лобового стекла, разместите пластмассовый лист между струной и панелью.

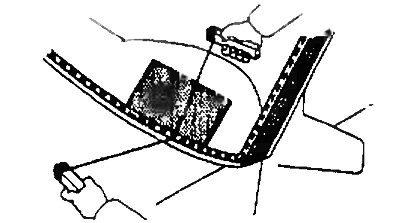

в) При помощи струны срежьте слой клея.
г) Снимите стекло.
Внимание: при срезании, оставляйте как можно больше клея на кузове.
Установка лобового стекла
1. Выровняйте и очистите контактную поверхность кузова.

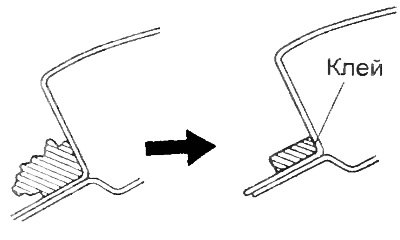

а) Ножом выровняйте слой клея оставшийся на кузове, будьте внимательны, не повредите лакокрасочное покрытие кузова.
б) Очистите поверхность среза растворителем.
2. При необходимости замените стопор.
а) Замените поврежденный стопор.
б) Очистите место установки стопора от старого клея.
Примечание: при очистке постарайтесь не повредить окрашенную поверхность кузова.
в) Очистите место установки стопора растворителем.

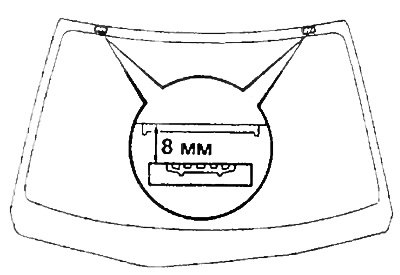

г) Установите новый стопор на кузов автомобиля.
3. Очистите лобовое стекло.

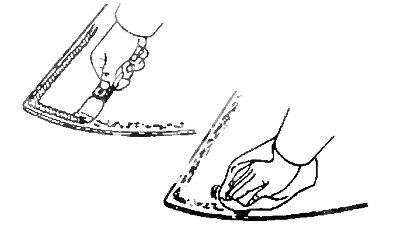

а) Используя скребок, снимите клей оставшийся на стекле.
б) Очистите стекло растворителем.
Внимание: не дотрагивайтесь до очищенной поверхности стекла.

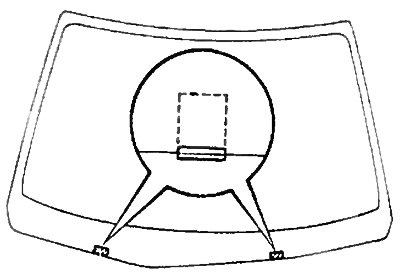

4. Снимите старые и установите новые держатели, как показано на рисунке.
5. Установка уплотнителя.
а) Приклейте двухстороннюю липкую ленту на стекло.

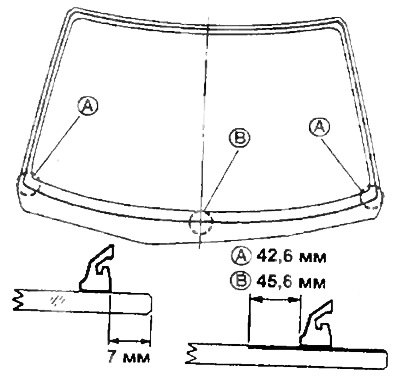

б) Расположите уплотнитель на липкой ленте, как показано на рисунке.
Лобовое стекло. 1, 2 - уплотнитель стекла, 3 - верхний уплотнитель, 4 - стопор, 5 - фиксирующий элемент, 6 - держатель, 7 - молдинг, 8 - лобовое стекло, 9 - уплотнитель передней двери, 10 - отделка передней стойки, 11 - боковой молдинг (левый и правый), 12 - верхний молдинг, 13 - внутреннее зеркало, 14 - солнцезащитный козырек, 15 - держатель, 16 - передний плафон освещения в сборе, 17 - ручка, 18 - поводок стеклоочистителя, 19 - вентиляционная решетка, 20 - уплотнитель.
6. Нанесите метки.

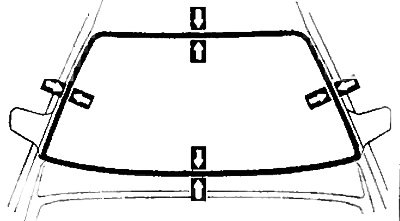

а) Расположите стекло, как показано на рисунке.
б) Убедитесь, что поверхность контакта стекла абсолютно ровная и не касается нижних скоб.
в) Нанесите метки совмещения на стекло и кузов.
г) Снимите стекло.

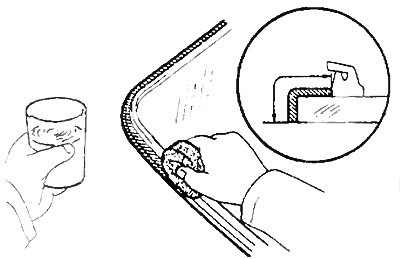

7. Покройте контактную поверхность стела грунтовкой.
Внимание:
- время высыхания грунтовки не менее 3 минут.
- не наносите грунтовку на клей.
- открытую грунтовку нельзя использовать повторно.

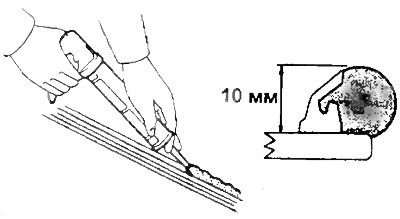

8. Используя шприц, нанесите клей на все контактные поверхности стекла вдоль выступа, как показано на рисунке.
9. Установите стекло.

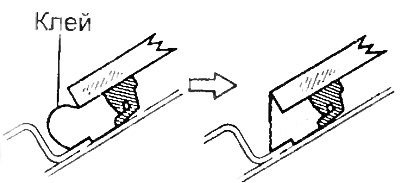

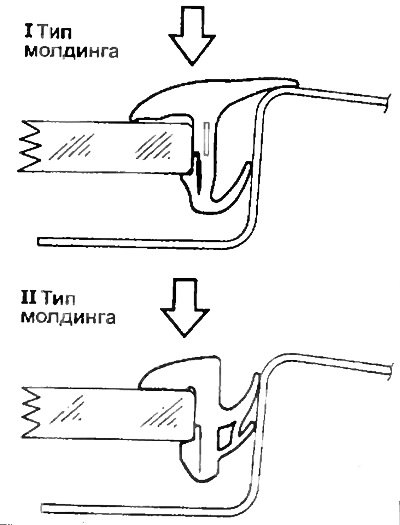

Примечание: убедитесь, что уплотнитель установлен правильно, как показано на рисунке.
а) Расположите стекло согласно меткам совмещения и осторожно вдавите его вдоль обода.
б) Нанесите шпателем клей на кромку стекла.
в) Удалите избыток клея шпателем.
г) Крепко прижмите стекло, чтобы оно держалось на клее.
10. Проверка и устранение негерметичности соединения.
а) По истечении времени отвердения, произведите проверку на герметичность соединения.
б) Устраните неплотности соединения герметиком для автомобильных стекол.
11. Нанесите клей и установите верхний и боковые молдинги лобового стекла.
12. Установите следующие части:
а) Боковые и верхний молдинги лобового стекла.
б) Верхние боковые ручки салона.
в) Передний плафон освещения в сборе.
г) Внутреннее зеркало.
д) Солнцезащитные козырьки и держатели.
е) Верхнюю отделку передней стойки.
ж) Вентиляционную решетку.
