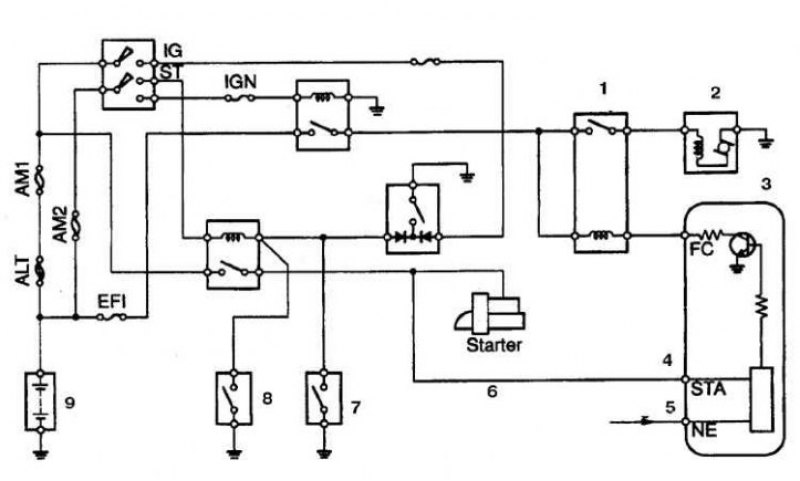

Схема включения топливного насоса
1. Реле насоса; 2. Насос; 3. Процессорный блок; 4. Сигнал STA; 5. Сигнал NA 6. От датчика вращения коленвала; 7. Переключатель P/N на автоматической трансмиссии; 8. Вспомогательное реле стартера; 9. Батарея
1. Включите зажигание (двигатель не запускать).
2. Включите топливный насос, для чего запустите двигатель.
3. После перемыкания указанных выводов на топливный насос подается напряжение. Рядом с топливным баком должна прослушиваться работа насоса.
4. Выключите зажигание.
5. Если насос не работает, то проверьте следующие элементы цепи: предохранитель (15А) главного реле системы впрыска (EFI-реле), плавкую вставку (30 А) ключа зажигания на (вставка АМ2, см. подраздел 12.4, главное реле системы впрыска (EFI-реле) и реле топливного насоса (см. рис. Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем 2,7 л или рис. Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем V6 3,4 л), топливный насос, а также проводку и разъемы (см. рис. Схема включения топливного насоса).
